设备内置专用 颜色传感器 B5WC

不错过颜色的变化和差异~为设备自动化做出贡献~  设备内置专用 颜色传感器 B5WC 公开多个视频

概要

伴随劳动力短缺的表面化,制造行业通过远程监控及维护的高效化、服务行业通过设备多功能化等实现自动化的需求愈加高涨。将欧姆龙的“颜色传感器”组装于设备后,有助于解决这些课题。
例如,机床的润滑油一旦老化将会导致设备故障。因此,如果通过颜色传感器对润滑油的颜色实施监控,则可掌握各装置的润滑油合适的更换时期,并实现高效维护。
此外,在商务专用饮料机上可通过颜色传感器自动选择与杯子颜色相应的饮料,由此可有效提高店铺的工作效率、削减按钮操作失误导致的报废成本。 详情请观看视频。

颜色传感器应用提案

1.液体状态监控

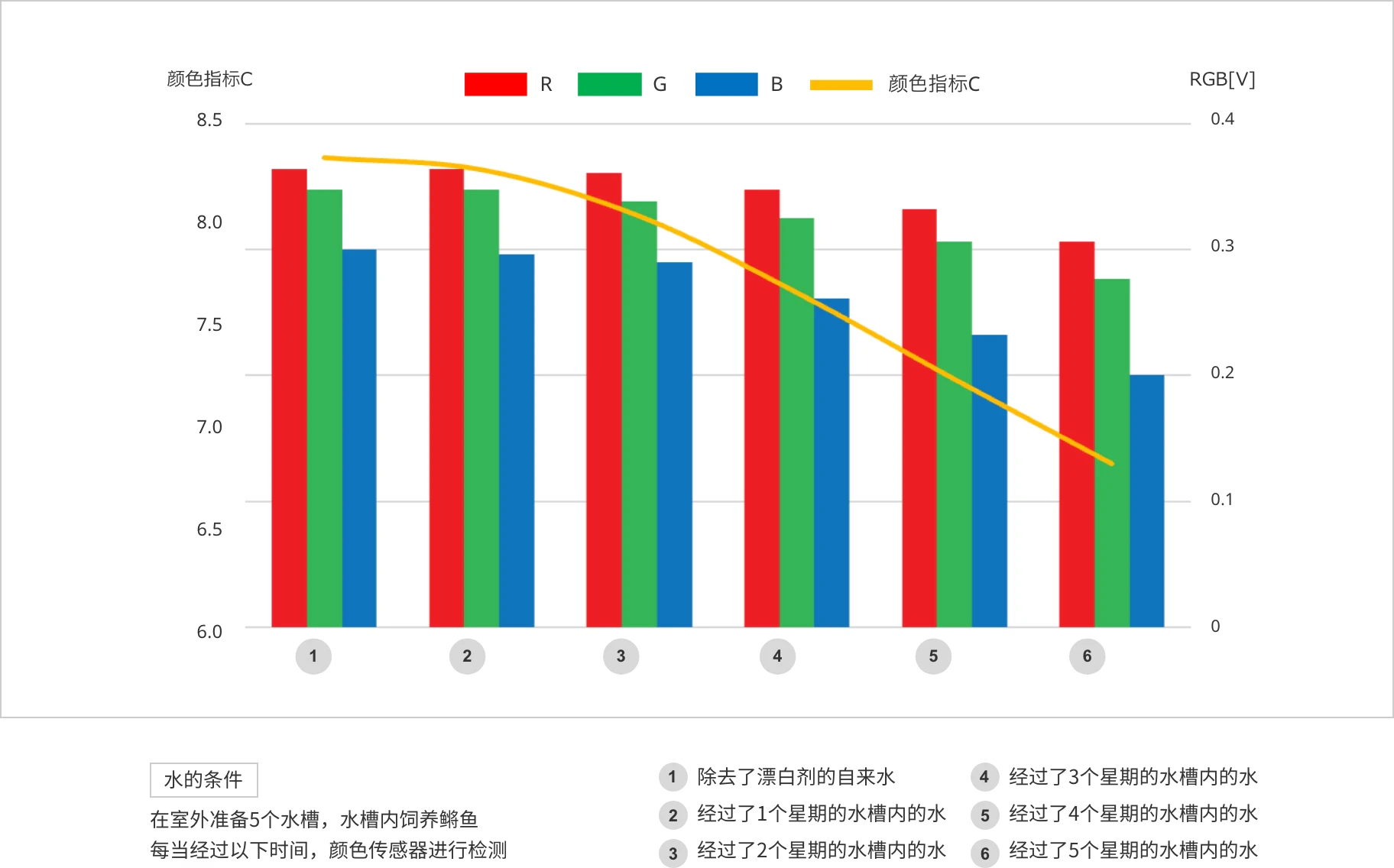

颜色传感器可监测液体的颜色变化,为设备维护的效率化作贡献 应用范例 机床

课题(1)

润滑油一旦老化,将会导致设备故障。如果因各负责人的个人判断标准或检查频率而使更换时期延迟,则可能因突发故障或损坏而导致在一定时间内无法生产的风险。

解決(1)

如果通过颜色传感器监控润滑油的颜色,即可通过颜色定量掌握润滑油的老化状 况,无需通过负责人即可在合适时期进行更换。

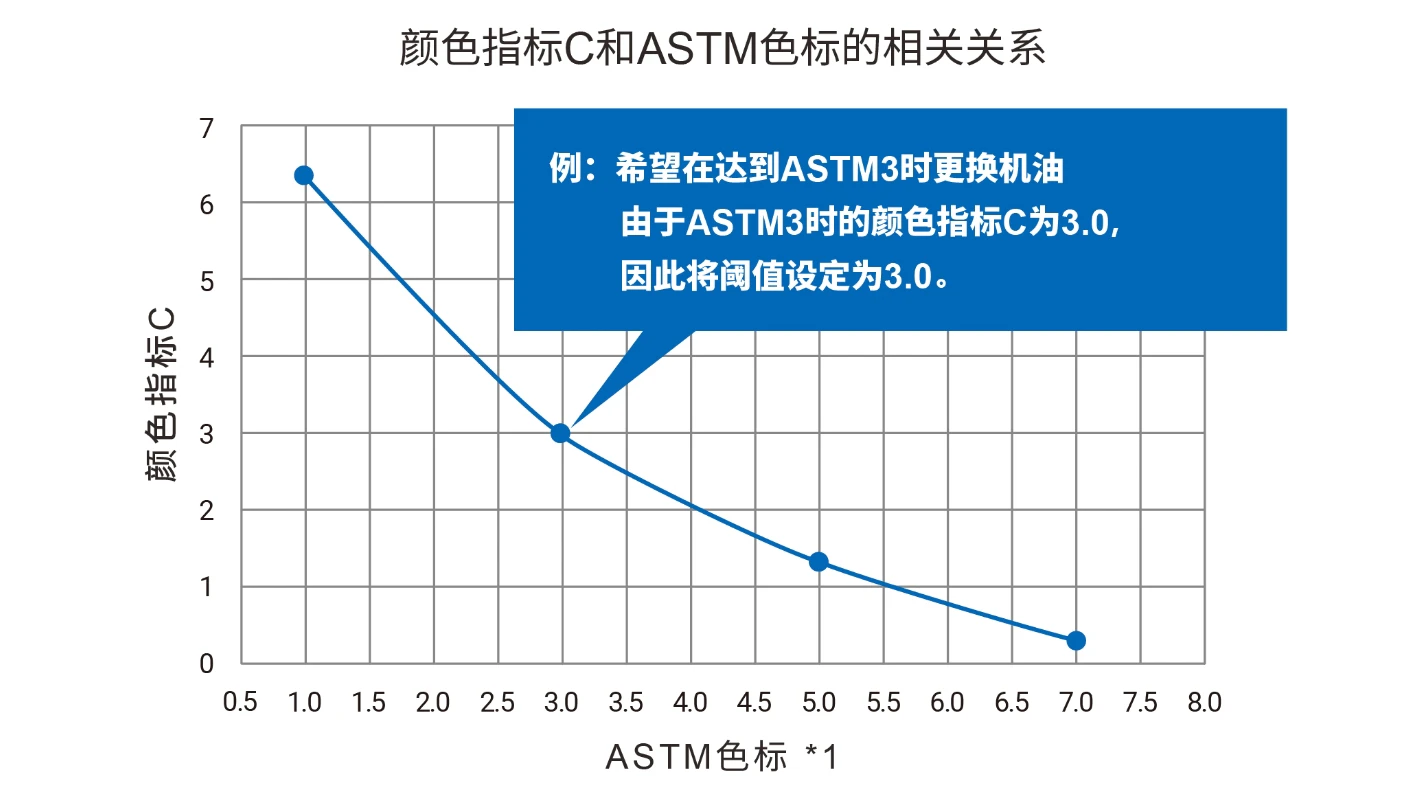

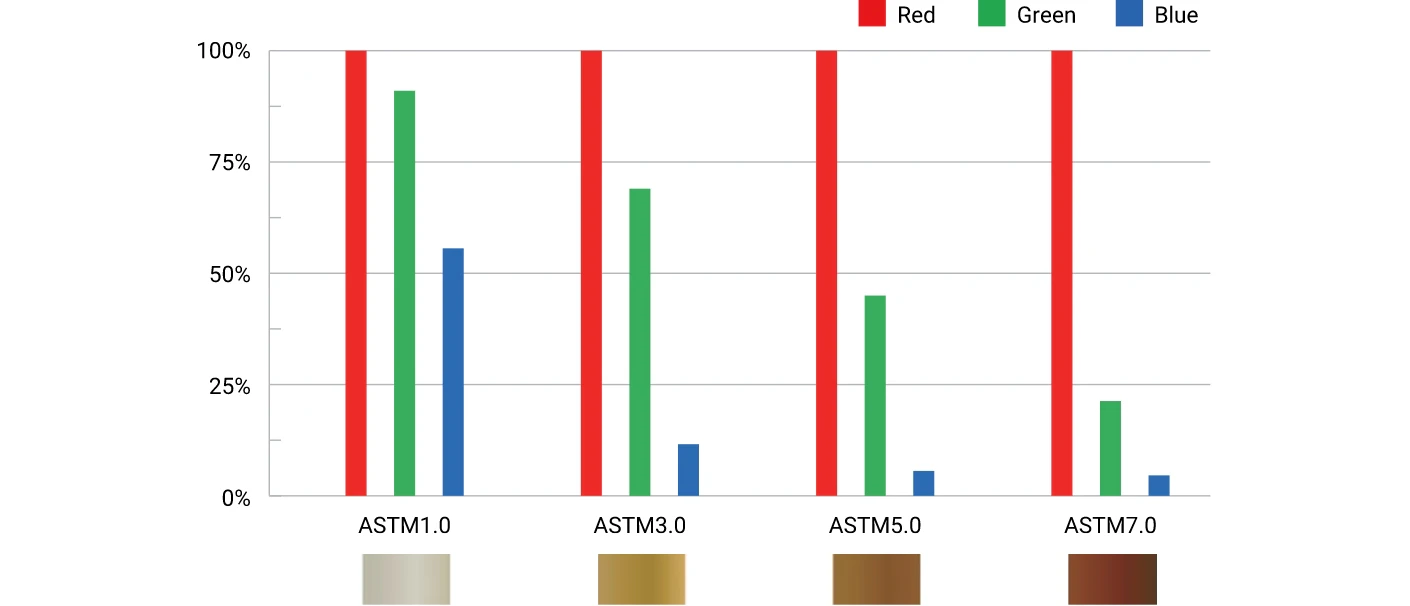

石油产品颜色标准试样* 针对石油产品颜色标准试样*的RGB输出电压比率 使用石油产品颜色标准试样*将颜色传感器的输出电压值对于Red的Green、Blue比率图表化。 RGB数据的比率根据石油产品颜色标准试样*而变化。*ASTM色用

通过颜色传感器执行润滑油测定的实际操作请观看以下视频

课题(2)

各设备的润滑油老化程度根据运行状况而异,所以润滑油更换频繁,导致管理工时增加。

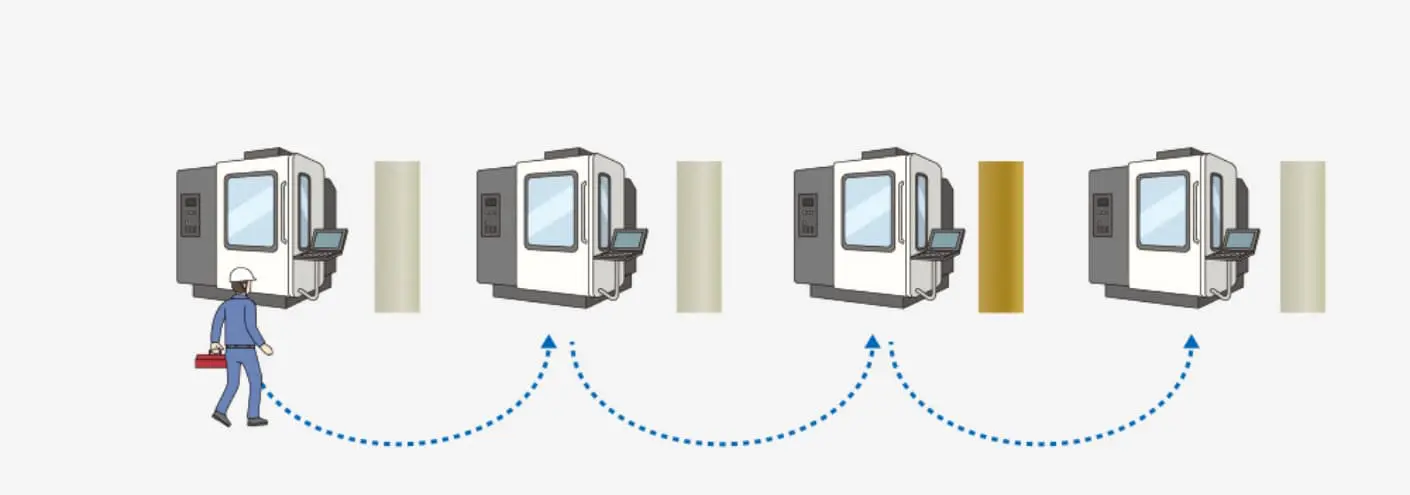

由于各设备的运行状况不同,所以润滑油的老化速度也各不相同,需定期对所有设备进行目检。

解決(2)

如果使用颜色传感器,即可以远程方式进行监控。
因为可通过颜色监控各设备的润滑油老化程度,所以有助于润滑油更换时期的优化和效率化。

可在合适时期有计划地只对需要的设备进行润滑油的更换。

2.设备多功能化

根据检测对象的颜色信息进行动作,有助于实现设备的多功能化和工业自动化。应用范例 饮料机

课题

可通过有无检测传感器执行有无检测,但有些种类无法执行信号输出。

解決

可通过基于颜色传感器的颜色执行信号输出、按颜色分别设定设备操作来构筑可满足多样化需求的设备多功能化。

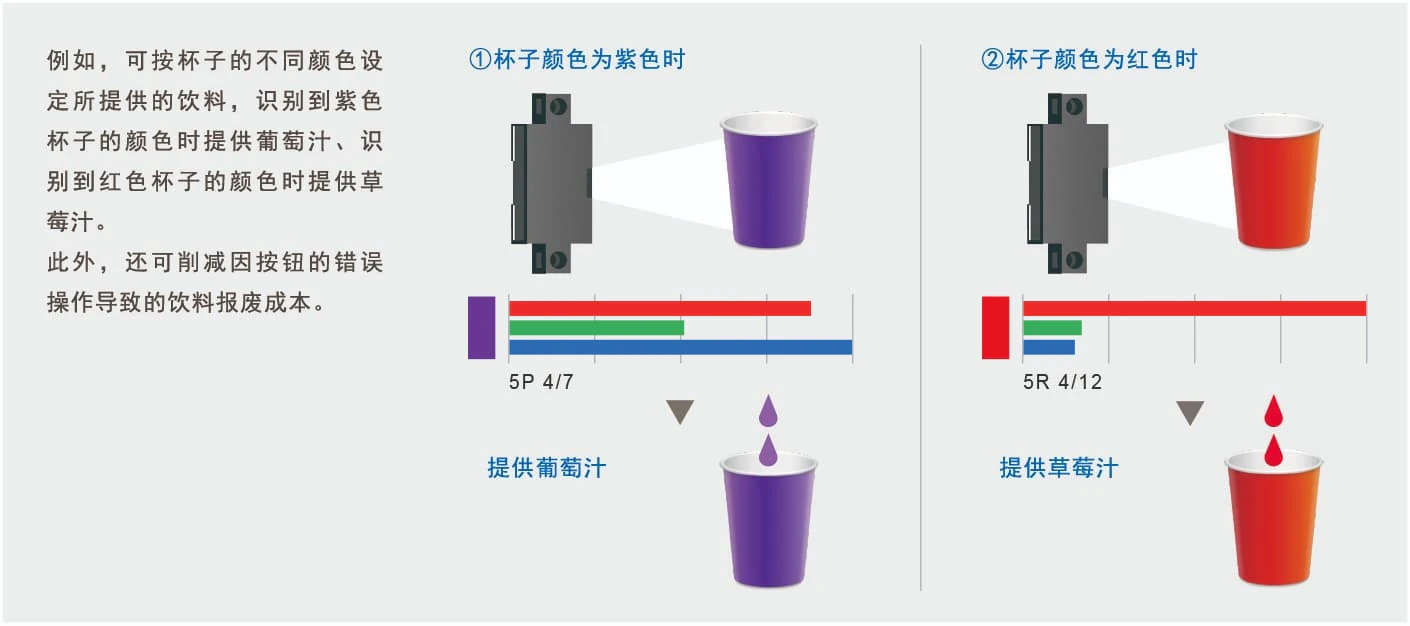

例如,可按杯子的不同颜色设 定所提供的饮料,识别到紫色 杯子的颜色时提供葡萄汁、识 别到红色杯子的颜色时提供草 莓汁。 此外,还可削减因按钮的错误 操作导致的饮料报废成本。

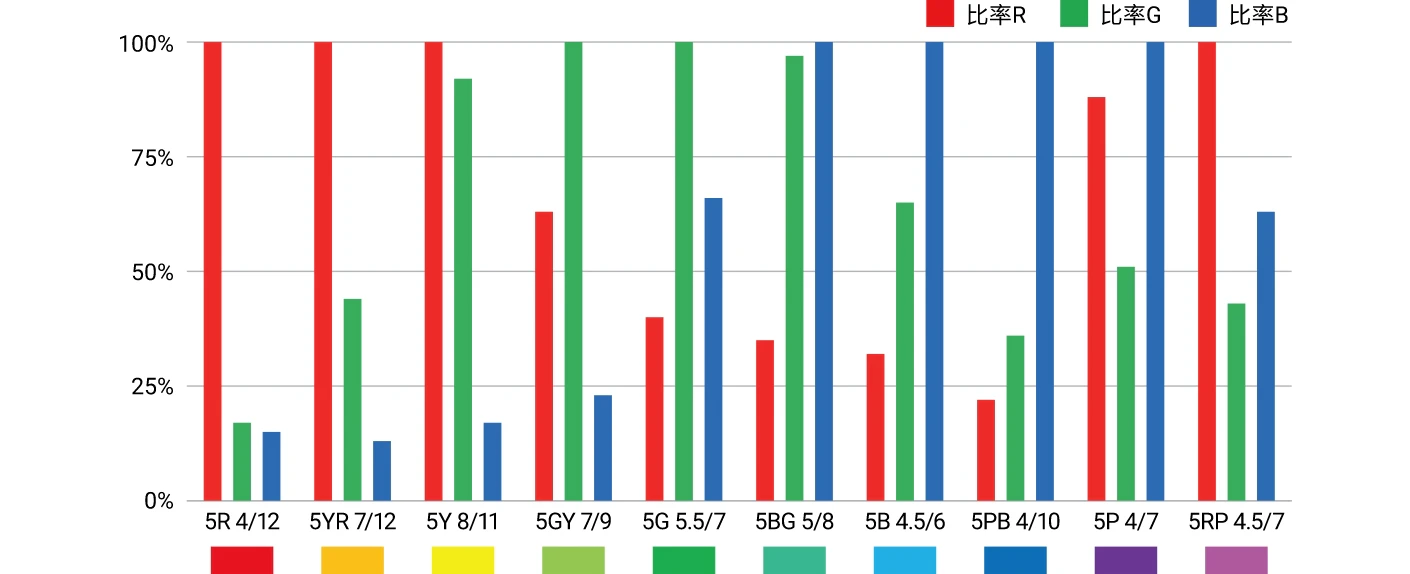

使用孟塞尔色将颜色传感器的输出电压值最大值视为100%,将针对最大电压值的各电压值比率图表化。 RGB数据的比率根据孟塞尔色的颜色而变化。

通过颜色传感器执行颜色测定的实际操作请观看以下视频。

3.设备稳定操作

通过颜色检测物体,有助于设备的稳定工作。

课题

采用传统光电传感器通过反射光量之差进行检测时,可能会检测背景、受背景影响导致无法对检测物体执行稳定检测的现象。

解決

如果采用通过颜色传感器输出各检测物体颜色信号的方式,有时可确认检测物体的有无。

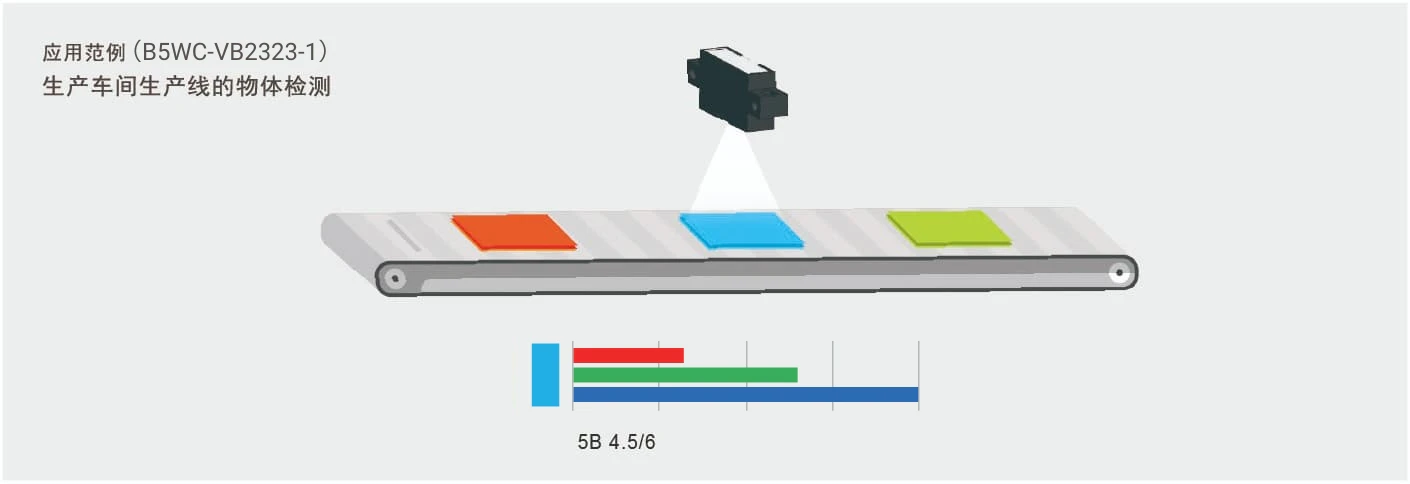

应用范例 生产车间生产线的物体检测

通过普通光电传感器和颜色传感器执行测定的操作请观看以下视频。

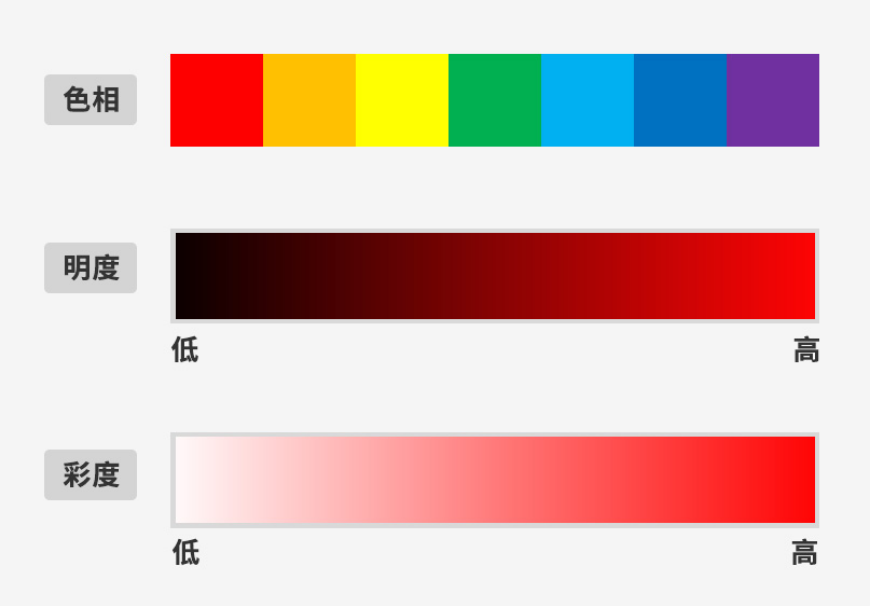

颜色传感器的原理

I2C RGB signal

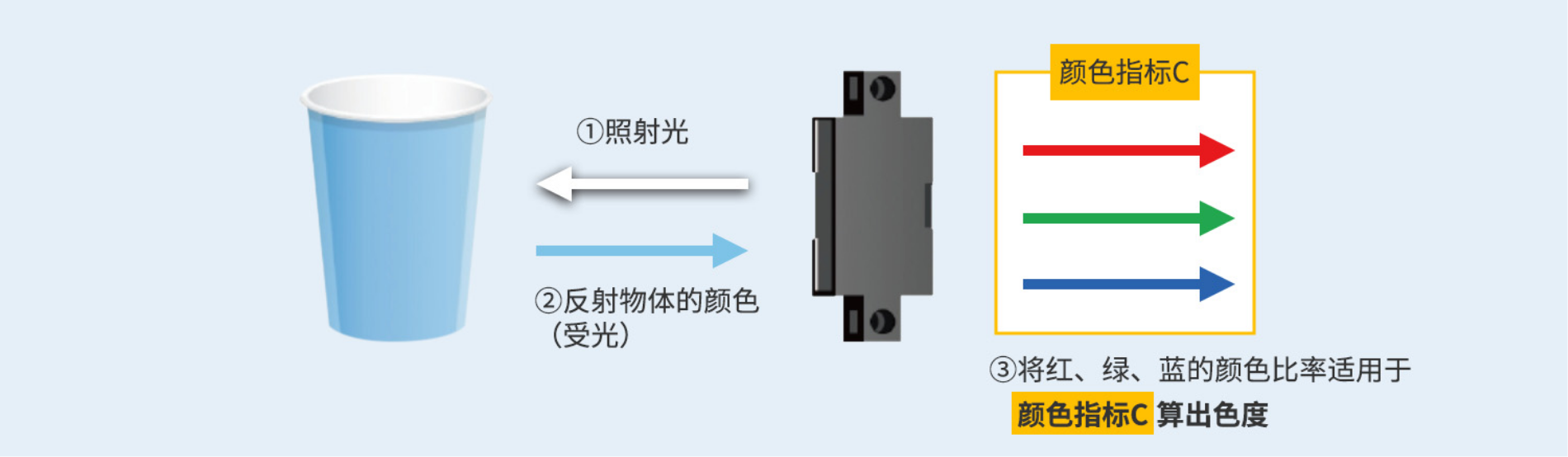

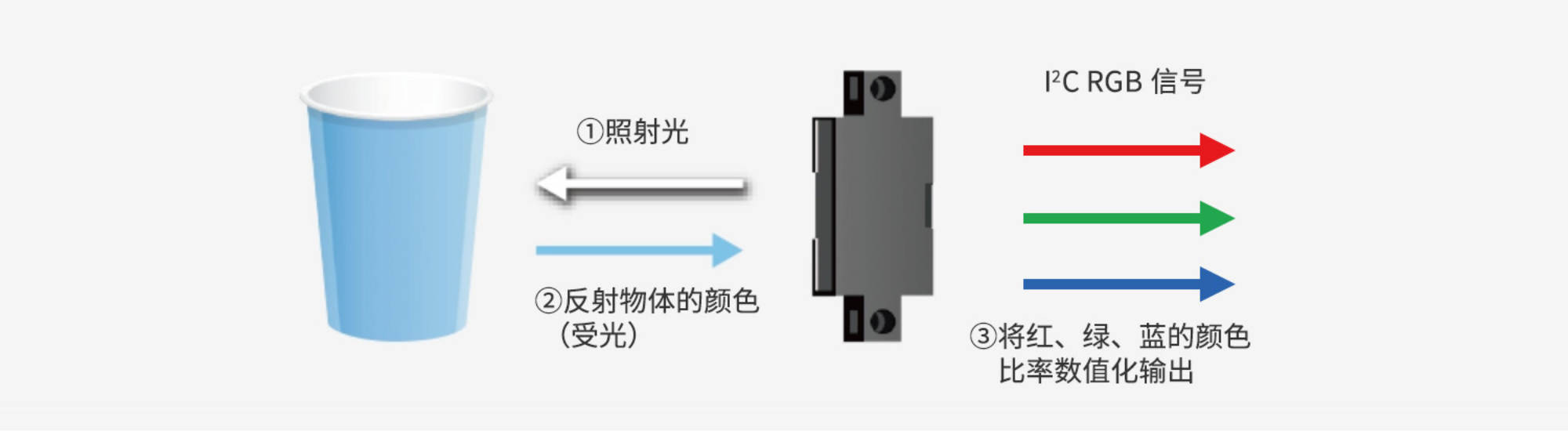

颜色传感器使用白色LED作为光源发射光,并接收由检测对象的颜色决定的反射光(红,绿,蓝的比例对于每种颜色都是唯一的)。颜色传感器接收到的反射光分离为红色,绿色和蓝色,并使用I2C通信方式输出红色,绿色和蓝色数据(RGB数据)输出为电压值。

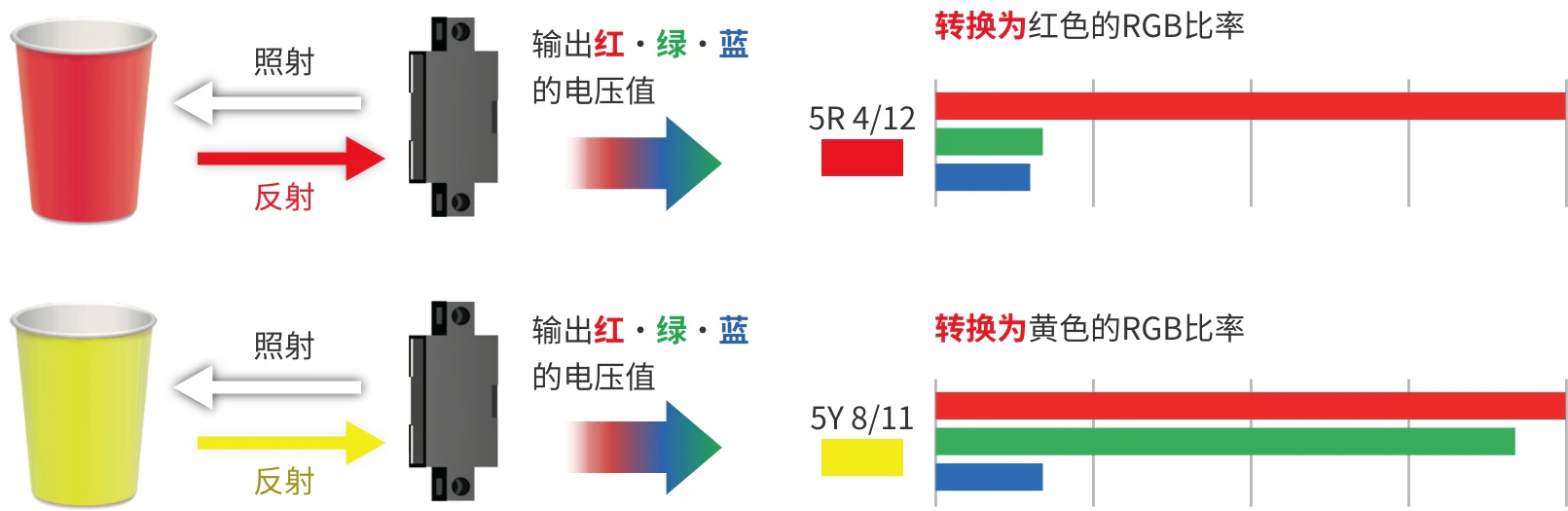

例如,在检测红色和黄色物体时,来自白色LED的反射光为红色和黄色,通过颜色传感器输出的红色,绿色,蓝色的输出值各不相同,故可区分红色和黄色。

产品规格及外形尺寸

产品规格

项目
型号
B5WC-VB2322-1
检测距离 40mm(白纸)
光源 白色LED
电源电压 DC5V±5%
消耗电流 18mA以下(DC5.25V时)
输出形态 支持I2C 通信
I2C输出 RED/GREEN/BLUE各输出电压值:0.45V±20% (灰色基准板、检测距离40mm时)、 输出饱和电压:TYP2.75V(输出电压范围: 0~2.75V)、 SCL/SDA输入H电压:2.54~5.4V、 输入L电压:0.9V以下、 SDA输出L电压:0.44V以下(输出电流3mA时)
取样周期 1msec
数据更新数据 取样周期(1msec)×平均次数(1~50次)
环境温度范围 工作时:-10~+70℃、储存时:-25~+80℃ (无结冰、无结露)

外形尺寸

40mm x 8.4mm x H15.9mm
