您有没有这样的烦恼?




随着客户产品的大容量化,适合控制大功率的接触器被用于需要大电流、高电压的各种电气设备的负载开关装置。
但是,随着设备小型轻量化、薄型化需求的增加,以尺寸小、可切断大电流和高电压的大容量印刷基板专用继电器(PCB继电器)取代尺寸大的接触器的趋势实际在上升。
此外,部分客户着眼未来需求的剧增及生产量的扩大,作为削减生产工时的措施之一,通过使用PCB继电器使负载开关装置基板化降低成本。

在用PCB继电器取代接触器的过程中,因要将传统的电缆配线改为“基板化”,需要进行大幅度的设计修改,这应该是最难跨越的心理障碍。
在本文中,将介绍唯有同时拥有接触器和大容量PCB继电器的欧姆龙才能传授的各种置换优点、注意事项、实际置换案例以及设计PCB继电器安装基板的要点有哪些?。
目录
- PCB继电器的进步与不断发展的大容量化
- 从接触器置换为大容量PCB继电器的案例(Coming Soon)
- 接触器与PCB继电器的区别
- 将接触器置换为大容量PCB继电器的优点是什么?
- 将接触器置换为大容量PCB继电器的注意事项有哪些?
- 设计PCB继电器安装基板的要点有哪些?
- 欧姆龙大容量PCB功率继电器产品阵容
PCB继电器的进步与不断发展的大容量化
过去,接触器用于超过30A的大电流控制,而PCB继电器则用于30A以下的电流控制。然而,随着技术的进步,能够承受大电流的厚铜基板以及能够通断大电流、高电压的小型印刷基板继电器(PCB继电器)相继问世。
因此,传统上以接触器控制为主流的部分领域也可以使用PCB继电器控制了。
例如欧姆龙的PCB继电器,就可覆盖~AC/DC1000V、~300A的电流和电压领域。

接触器与PCB继电器的区别


何谓接触器?

接触器适用于大型设备等(例如:电动汽车的启动器、大型照明控制系统)。也称为电磁接触器。与继电器相比,因为控制大电流和高电压而设计,所以牢固耐用。与此相应,其物理尺寸和重量比继电器大,开关速度相对较慢。
此外,由于电磁线圈的大小与开关容量成正比,因此功耗容易变大。安装方法以螺丝固定方式为主。
何谓PCB继电器?

与接触器相比,PCB继电器一般适用于小容量设备。虽然坚固性不如接触器,但通过优化磁通设计、触点形状和电弧阻断路径,并应用CAE分析等,即使在高达300A的大负载下也可以通电和开关。与接触器相比,体积小,重量轻,且可以低消耗功率驱动。由于端子形状为印刷基板端子(PCB端子),因此设计时需考虑与基板和周边元器件(端子台等)的匹配。
(本公司商品例:G9KA、G9KB、G9KC)
实现省空间设计

实现省空间设计
大容量PCB继电器的一大优势在于可以直接安装在印刷基板上,再加上布线空间,相比接触器具有紧凑小巧的优点。例如,在能源设备中,元器件安装的省空间化有助于缩小设备整体尺寸并简化布线。此外,也为有效利用有限的安装空间做出贡献。

高度 | 约140mm |
55mm ![]() |
---|---|---|
体积 | 2,940,000mm3 |
425,000mm3 ![]() |
重量 | 约2.5kg/个 |
0.7kg/3个合计 ![]() |
注.200A级别的普通接触器与本公司预想的继电器基板模块的比较(2025年1月 本公司调查结果)
降低成本与量产高效化

降低成本与量产高效化
以螺丝固定为主的接触器难以实现安装和布线的自动化,手工作业不仅耗时且成本高。
相反,印刷基板用继电器(PCB继电器)可以通过贴片机及流体焊接设备等自动化装置轻松安装。因此,更容易融入自动化制造流程,可随着生产量的增加大幅削减制造成本。


*将接触器(3a,200A)×2个置换为继电器(1a,200A)×6个时的控制单元的成本比较。本公司模拟结果(截止2025年1月)
这是在特定条件下的模拟结果,并不保证效果。
与接触器相同的安全功能

与接触器相同的安全功能
在大容量PCB继电器中,已经有很多产品具备更高的接触器所需的过载保护功能(熔焊检测功能:符合IEC60947-4-1标准的镜像触点结构辅助触点选项)以及耐绝缘性能。与接触器相同,为确保高安全性做出贡献。
此外,还有符合EV充电桩标准IEC62955、具有高短路电流耐受能力的机型,以及符合太阳能发电标准VDE0126、确保触点间隙3.6mm以上绝缘性能的机型。
此类商品可以确保在短路和高压环境下的可靠性,因此可以放心地用于能源设备。

在继电器主体与辅助触点块组合中,如果继电器主体的a触点(主触点)熔焊,即使解除线圈的励磁,该结构的辅助触点块的所有b触点也满足耐冲击电压2.5kV以上,并且可确保触点间隔0.5mm以上
镜像触点结构图
连接可靠性的提升

连接可靠性的提升
由于接触器的螺丝紧固为人工作业,即使规定了螺丝紧固方法和强度等紧固扭矩,但也难免不会发生因作业者引起的紧固力偏差。使用实现了基板化的PCB继电器取代接触器,不仅可以大幅削减螺丝数量,而且还有助于提升连接可靠性。

将接触器置换为大容量PCB继电器的注意事项有哪些?
最大电流和电压容量的极限

最大电流和电压容量的极限
PCB继电器的大容量化以及在接触器为主流的高功率输出领域的置换,现在正以惊人的速度在发展。但由于基板铜箔厚度及其可承受电流值的极限,与大容量级别的接触器相比,PCB继电器可处理的最大电流仍然较小。(本公司继电器现阶段可支持~AC/DC1000V、~300A级别的负载:截止2024年10月)。接触器更适合大型工业设备及三相电机等控制超大电流的用途,因此应根据负载要求选用。

本公司正在依次扩充可控制更大电流和更高电压负载的PCB继电器产品阵容。

追加散热结构

追加散热结构
设备内部的发热是小型化和大容量化要攻克的难题。例如,随着PCB继电器的大容量化,如果通电电流达到2倍,发热量将会增加到4倍,但是如果温度过高,可能会损坏基板。因此,在通电200~300A级别大电流的PCB继电器中,可能需要在基板上安装风扇或散热片等散热结构。请根据需求考虑适当的冷却和散热措施。
欧姆龙也推出了低接触电阻的大容量PCB继电器系列产品(例:G9KA初始在0.2mΩ以下),通过降低设备内部发热和削减散热结构,为实现设备的小型化和薄型化作出贡献。

维护性

维护性
由于PCB继电器通过焊接安装在电路板上,因此发生故障时很难精准确定需要更换的元器件。因此,整体更换基板的情况较为普遍。
听说要整体更换基板,难免令人产生错觉,认为成本会高于仅更换故障部分。但是,由于整体更换成新基板,因此无需派遣作业人员到现场确定故障部位,只需一次性更换即可。由此缩短了更换作业所需的时间,从结果来看,有助于提高设备运行时间。

耐振动性

耐振动性
接触器具备可提高接触压力的坚固结构,因此具有抗振性强的特点。因此,接触器被广泛用于车载等应用中,其实际使用成果亦得到肯定,也被应用于振动性大的其他用途。大容量PCB继电器也可通过优化触点形状等提高耐振动性。
若您有什么要求,欢迎随时咨询。
设计PCB继电器安装基板的要点有哪些?
在讨论基板化时需要解决的难点也不在少数吧,诸如“需要什么元器件?”“大电流通过电路板也无妨?”等等。 作为设计时的参考,请参考以下说明的内容。

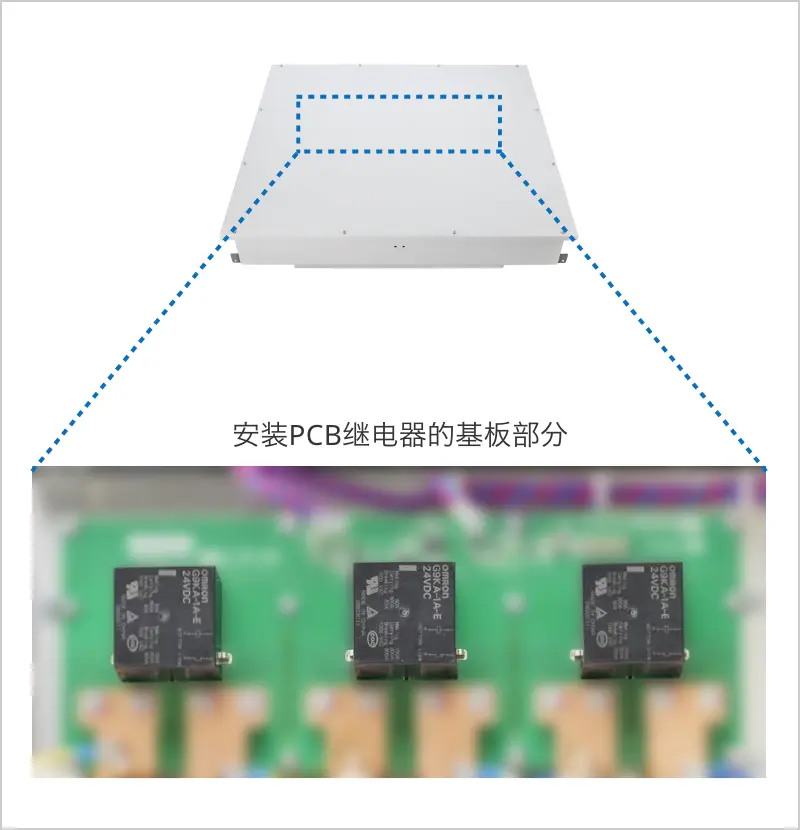

应用PCB继电器的大电流控制系统所需的周边元器件示例

应用PCB继电器的大电流控制系统所需的周边元器件示例
介绍继电器基板模块(使用3组1a触点×2个串联时)所需的元器件示例。需要能流过大电流的厚铜基板等。
元器件名称 | 数量(个) |
---|---|
继电器(1a) ※多极时减少个数 |
6 |
印刷基板(厚铜基板) | 1 |
母线 | 6 |
端子台 | 6 |
螺丝 | 4 |

基板设计、安装条件

基板设计、安装条件
●考虑发热和散热因素的基板设计条件
除了在基板上进行高密度安装外,如果希望大电流通过,采用适合元器件配置和条件的基板也至关重要。在设计时,通常需要考虑适合各继电器额定电流的基板厚度、铜箔截面积、端子台尺寸、主端子之间的距离等条件。请点击右侧链接参看详细条件示例。
●印刷基板用端子的安装条件
为了抑制端子温度上升,防止过热,大容量PCB继电器有时需要表面积大的端子。请点击右侧链接,参看在基板上进行焊接安装时的设计思路和推荐的温度曲线。
防止发热对策

防止发热对策
通过抑制元器件自身的发热,使风扇及散热片等散热机构最小化也非常重要。继电器有时被视为较容易发热的元器件,但可通过选择接触电阻值低的继电器抑制发热。
本公司的继电器具有“通过低接触电阻实现低发热”的特点。我们提供的产品(G9KA),实现了与接触器同等的约0.2mΩ以下的初始电阻,且拥有在电气耐久后可维持在0.3mΩ以下的实力。模拟结果表明,用本公司继电器替代传统的普通大容量继电器,可将初始电阻值降低0.2mΩ,温度上升值分别降低约19.3℃(G9KA)、约67.7℃(G9KA-E)。请进行讨论。(点击此处查看详情)
保持电压电路实现低功耗

保持电压电路实现低功耗
推荐使用“保持电压电路”或“PWM驱动电路”控制大容量PCB继电器,以最大限度地降低功耗。根据电路设计,理论上可将驱动功率削减到1/4。电路示例请参考右侧链接或各产品页面刊载的白皮书。

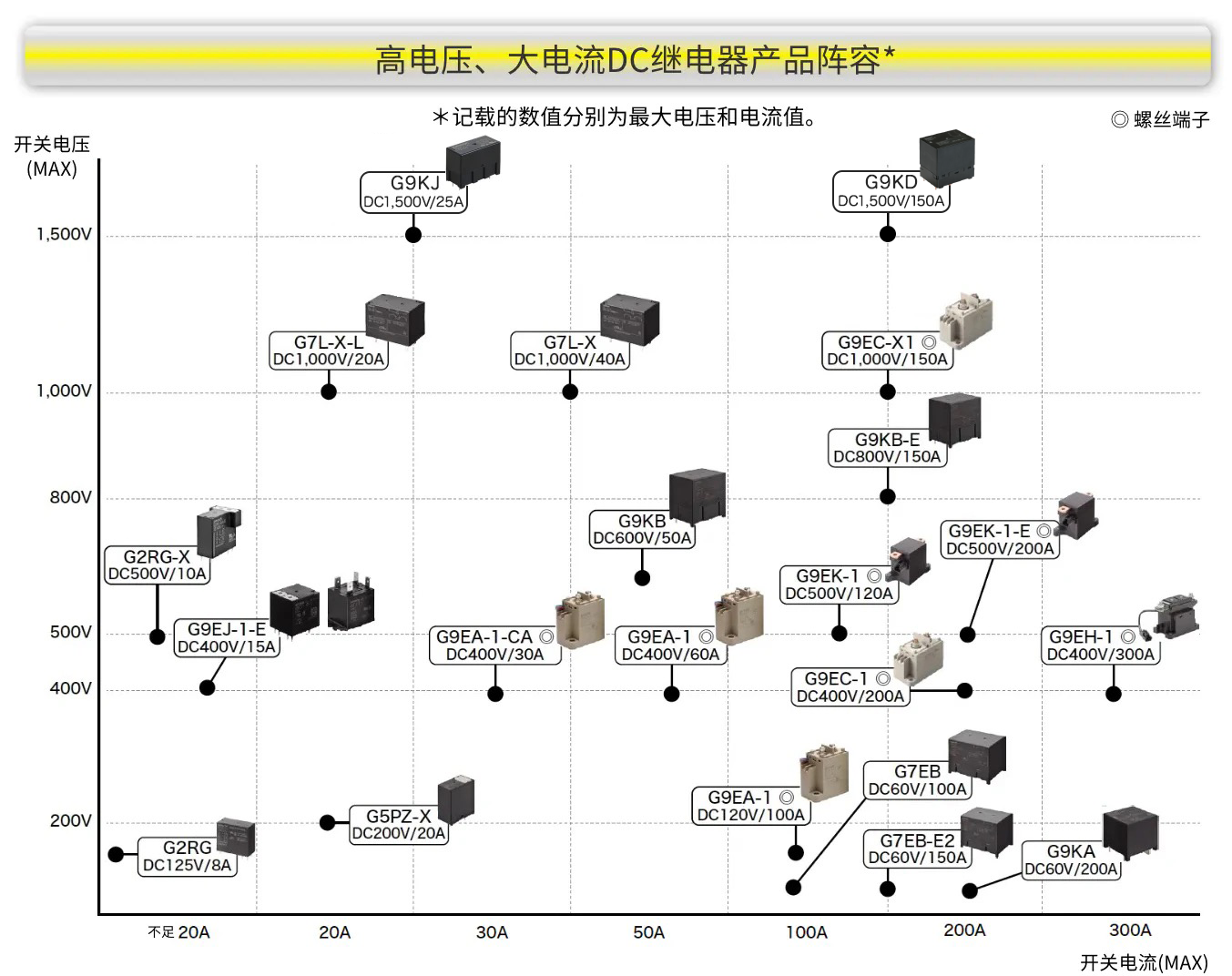

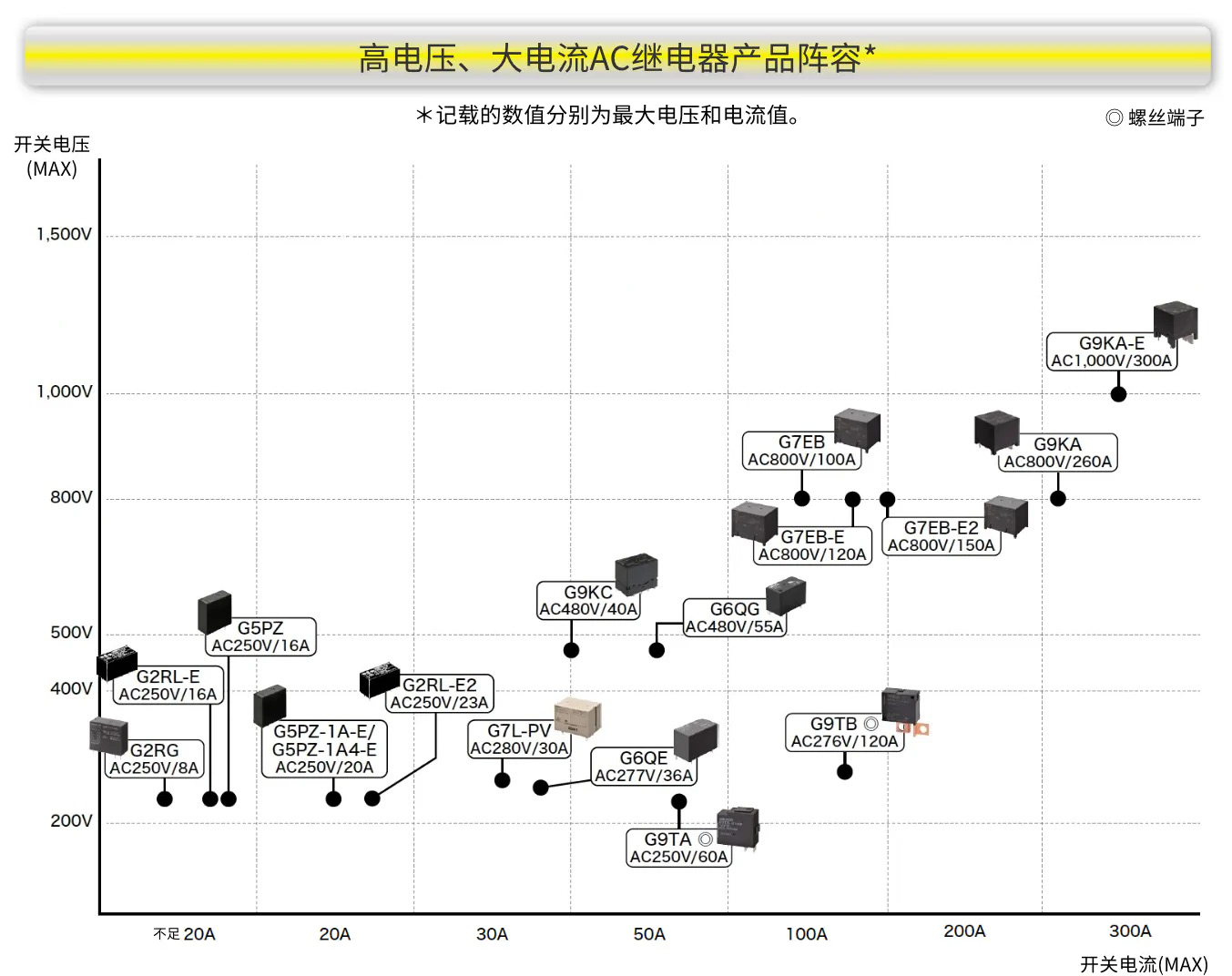

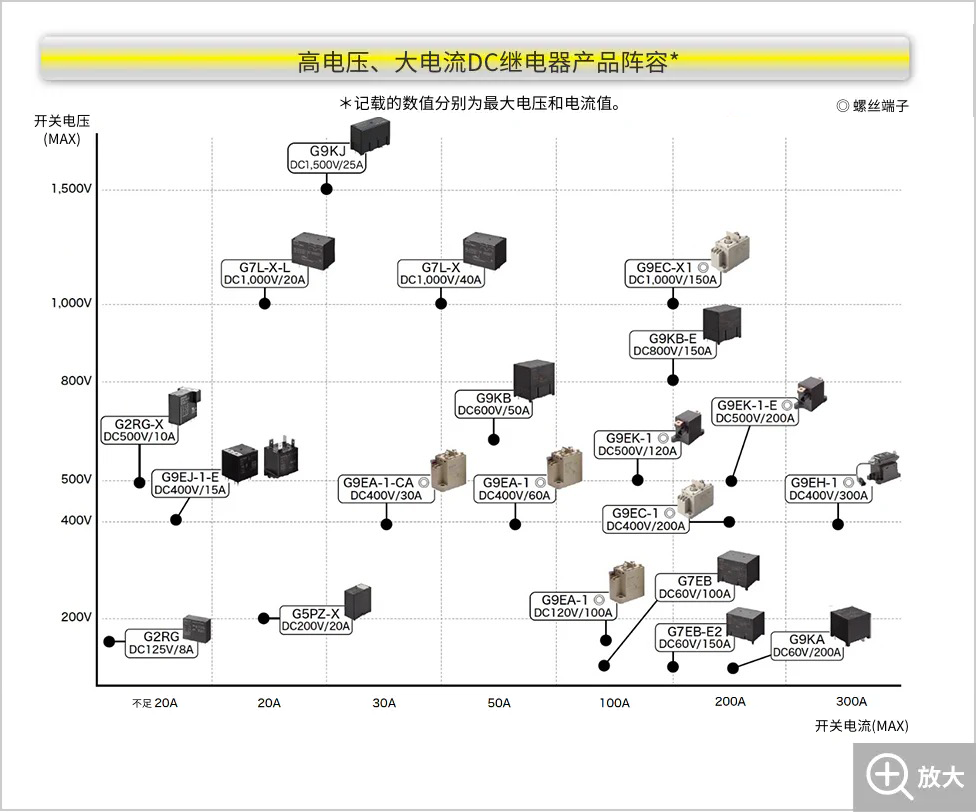

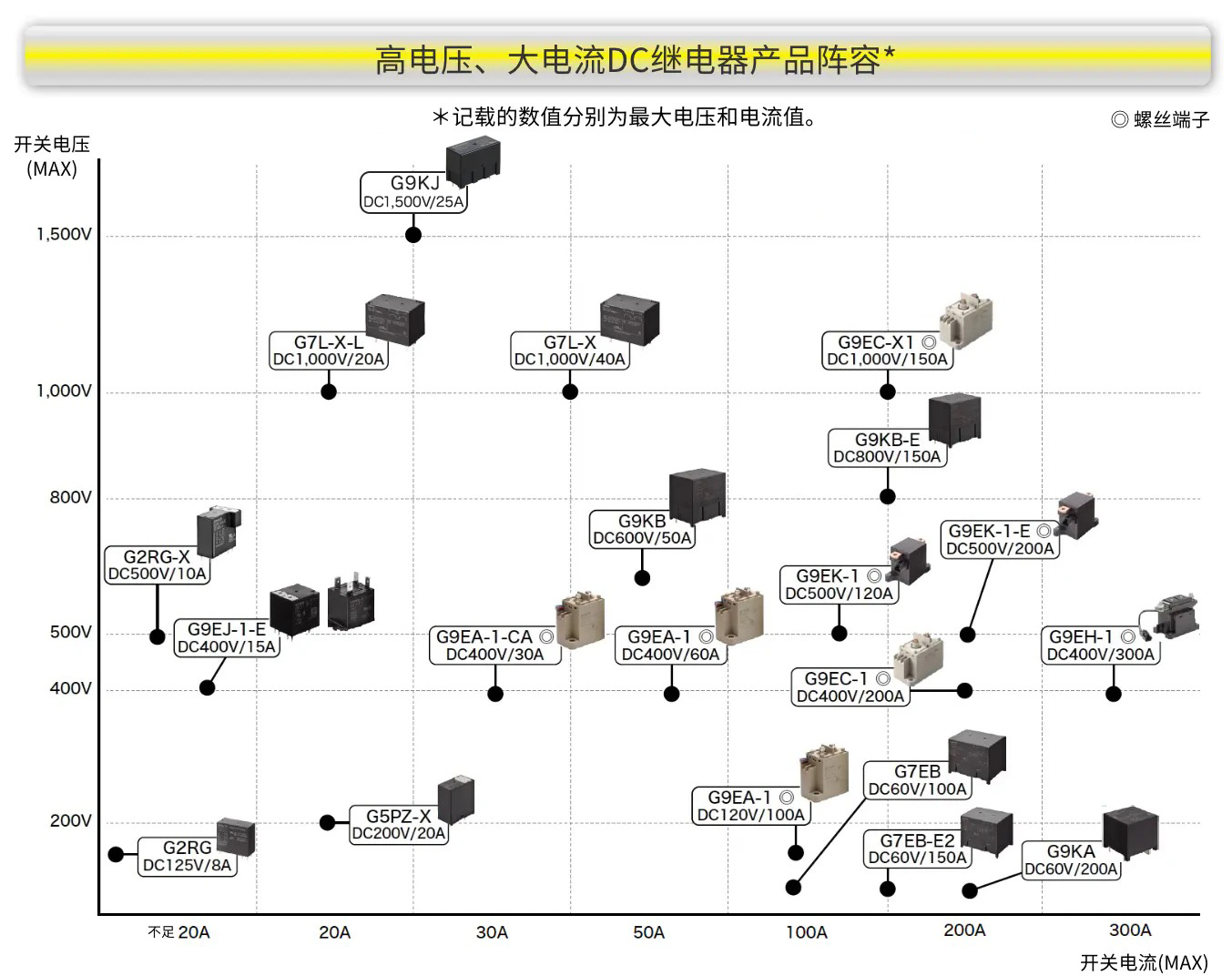

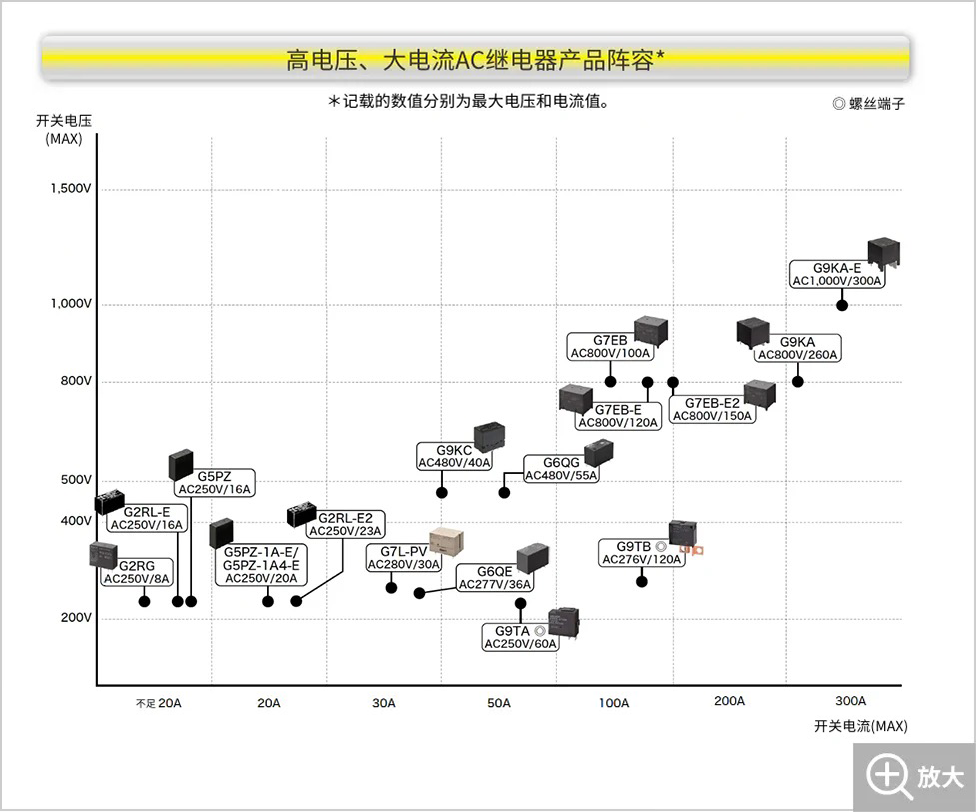

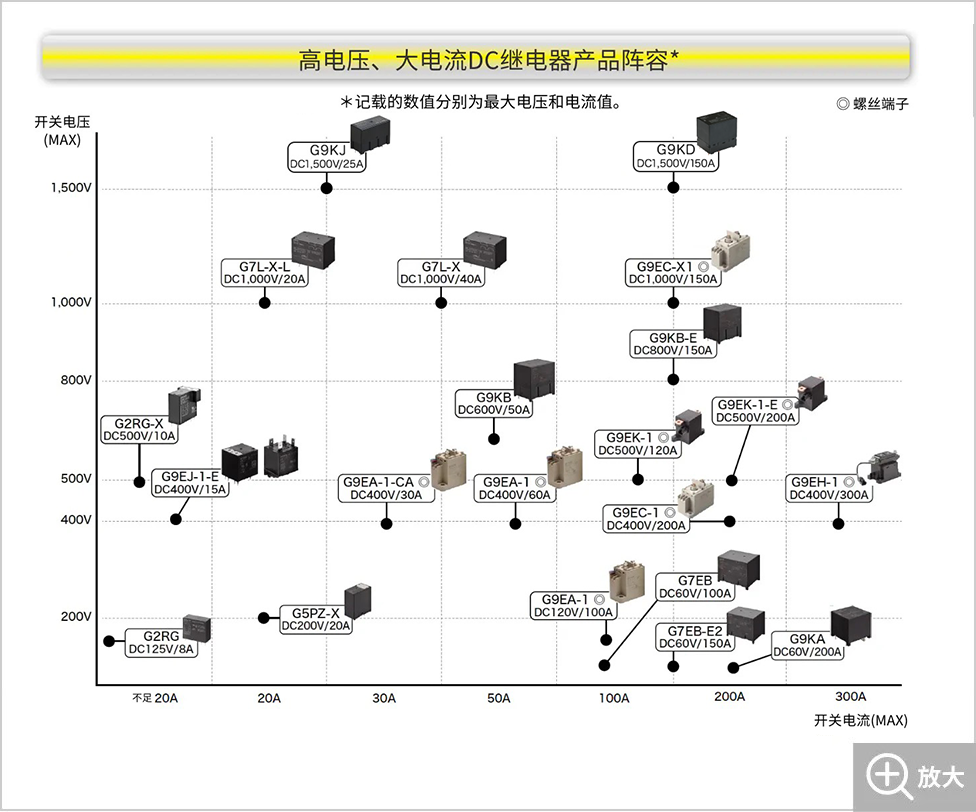

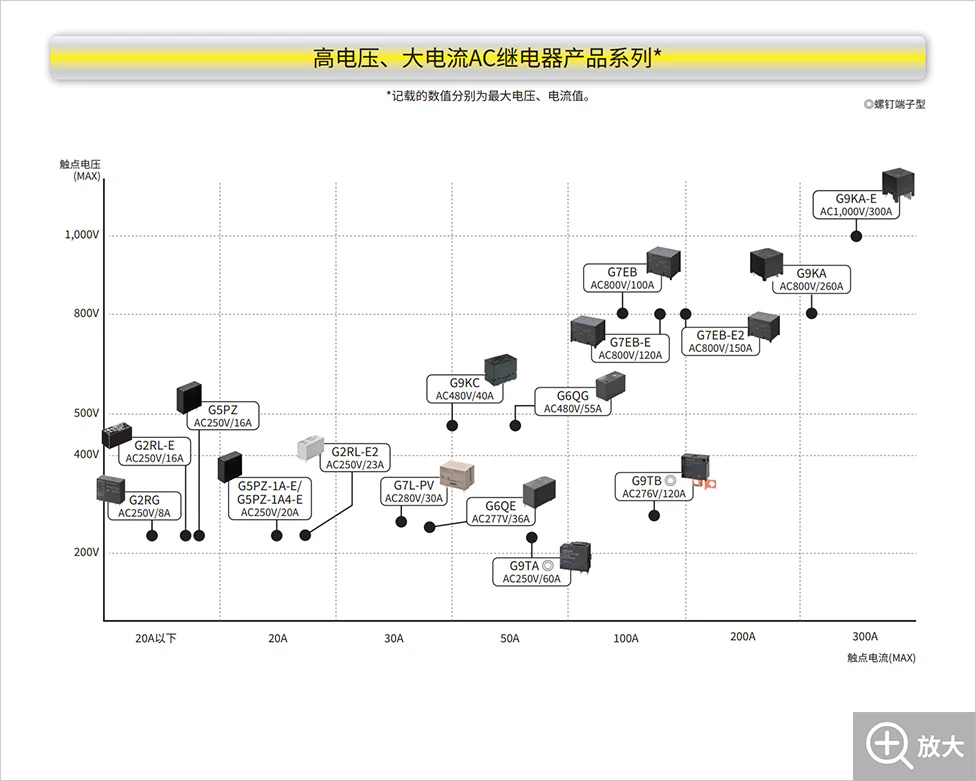

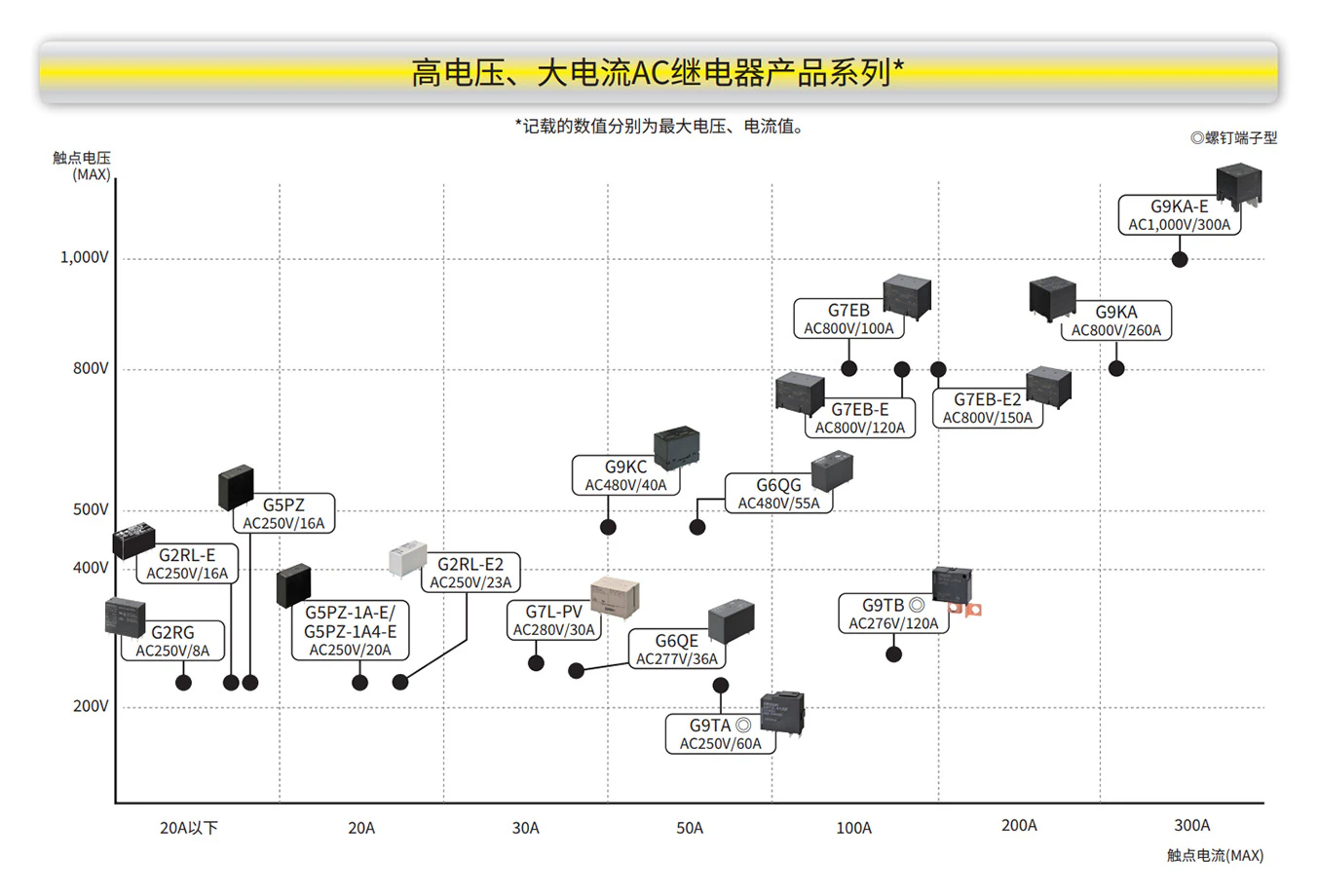

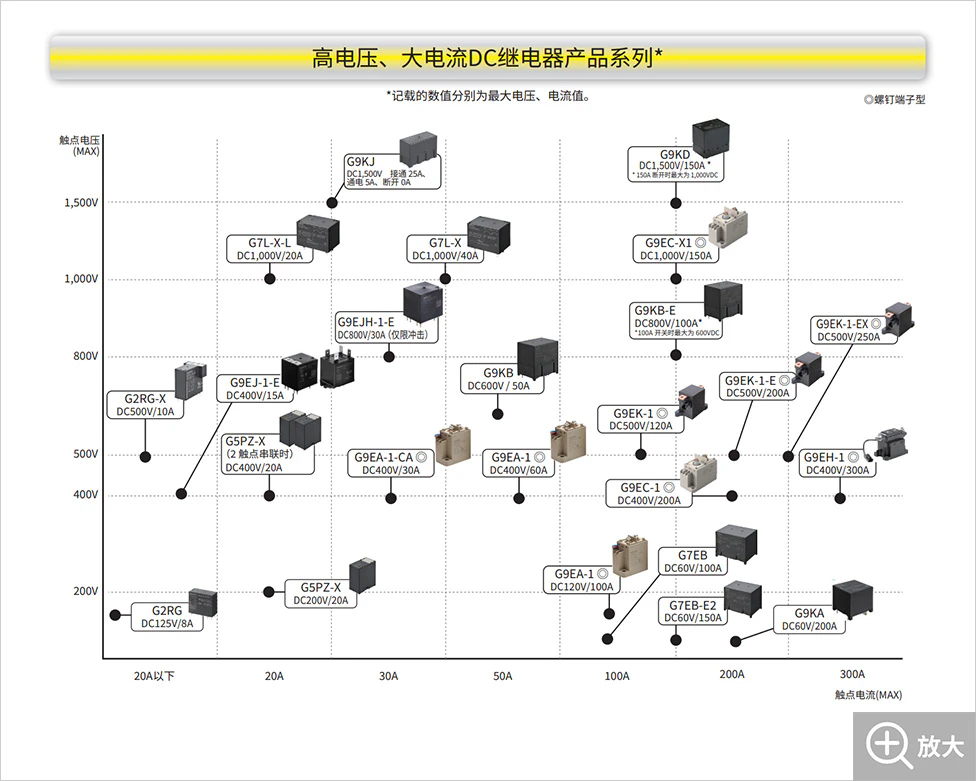

欧姆龙大容量机械式继电器产品阵容
从低电压到高电压,欧姆龙的大容量PCB功率继电器推出了可满足广泛用途的产品阵容。请根据客户的设计选择最佳的继电器。
选型如果有问题,欢迎随时咨询。
