欧姆龙提供各种用于检测、操作、设定的机械式开关。
其中作为操作开关之一的轻触开关可通过手动操作启动/停止设备或机器的运行、更改设定/运行条件。
我们身边随处可见各种机械。操作该些机械时，我们会在无意间通过操作时的触感感受到机械的反应。按下家电产品等上所用的开关时，应该可听到“噗嗤”、“咔嚓”等接触声响。我们可通过触感真实且直接地感觉到操作是否完成。相反，如未感觉到触感，则无法准确掌握操作完成状况，从而产生不安。
此外，操作触感可设计产品的意象。例如，较轻操作触感时可执行敏锐操作，从而产生“速动感”。相反，较重操作触感时则会产生“高级感”。因此，我们所感受的印象会根据操作触感而异。轻触是表示“触摸感受反应”的一种说法，被视为开关设计上的一个重要因素。
欧姆龙的轻触开关在外形尺寸、使用环境、操作触感、印刷电路板上的贴装方法等方面拥有符合客户需求的各类品种。因此，在家电及办公设备等商务民用设备到工业设备的各大市场和行业都深受欢迎。欧姆龙的轻触开关共有5大特色在该些领域深受好评。
轻触开关排列于设备的面板上使用。
排列于面板上的各种开关操作触感(负载)如果存在差异，将难以通过触感判断按钮是否正确执行动作，结果将会导致作业效率下降。此外，相同动作的开关点击操作触感的差异将会加重作业人员的负担，从而“加速疲劳”或失去“作业的舒适感”。
排列于面板上的开关操作感想
操作触感主要取决于按下开关时的负载和行程这2大要素。开关由多个元件构成，所以会因各元件的尺寸公差影响而无法避免在各产品之间产生负载和行程的差异。与具有同等性能的轻触开关相比，欧姆龙轻触开关的差异较小。因此，即使在同一块电路板上排列着众多开关的设备上，开关触感也可达到均衡且不会影响操作性，实现舒适的使用感。
负载 vs 行程特性
＜具有同等性能的轻触开关＞
※12mm、SMD型时
＜欧姆龙的轻触开关＞
※B3FS、12mm、SMD型时
实现操作触感差异较小化的欧姆龙特色
引进从元件加工到成品检验的流水线生产体制。
同时，在决定元件工序操作触感的弹簧元件工序中引进特性检查机，在元件生产后测定元件单体的负载。一旦与欧姆龙规定的中心值产生“0.01mm”的变化，模具调整机构即会执行反馈控制并进入修正为中心值的工序，这是确保操作触感均衡化的关键。
轻触开关排列于设备的一整面、可用于信息输入操作等，但由于开关按压频率较高，执行多个开关的维护作业时也会耗费精力、工时和成本。“不易损坏”、“耐用”是轻触开关用途上不可或缺的特性。
要想提高开关的耐久性，除了开闭接点的机械结构及开关整体结构的技巧以外，还需要具有挑选该些构件材料的相关智慧、执行形状设计的精湛技术水平等各种要素。欧姆龙基于长期以来在开关事业中所积累的经验，精通上述所有要素。通过欧姆龙具有较高耐久性的轻触开关，为客户提供可降低维护所需的支持。
实现长寿命所需的欧姆龙特色
①通过不锈钢制反转弹簧实现高耐久性
反转弹簧(可动接点)是一种金属制圆板状元件。施加压力后即会反转，可动接点与固定接点接触后，即会进入开启状态。
欧姆龙的普通弹簧材质中采用了具有较高弹性和强度、及耐磨性的磷青铜。但是，B3SE、B3FS-4上的反转弹簧却采用了不锈钢材质。与磷青铜相比，不锈钢具有更高的强度和硬度。
因为可以减轻接点的磨耗，所以有助于提高机械耐久性，并有效削减维护工时。
②通过不锈钢制反转弹簧实现高耐热性
一般情况下，金属具有在低温下变硬、高温下变软的特性。因此，在回流焊时的温度环境下，磷青铜材质的弹簧尺寸会发生变化并产生“弹力减弱”现象，从而使负载变弱。由此，即会导致轻触开关价值之一的“触感”不易得到感知。但是，如果是具有高强度的不锈钢材质的反转弹簧，则不易产生“弹力减弱”和负载变弱的现象，从而不会影响轻触开关的触感。即使在回流焊后，也依然可以维持操作触感，可放心且长期使用。
对象机型：B3SE、B3FS-4、B3SL、B3U、B3SN
用于各种设备的轻触开关将会在各种环境下使用，所以需要具备较高的密封性能。
密封性越高，越可确保在恶劣环境下长期且无故障的使用。如果是常用于排列在设备面板上的轻触开关，那么密封性能越高，就更有助于大幅度削减维护频率。
通过上下双重密封结构实现高密封性能所需的欧姆龙特色
（确保相当于IP67的密封性能）
可根据所用设备或用途，满足开关所需的“舒适度”“不易疲劳”、“可感受到确实完成操作的操作触感”的多种需求。除了负载和行程以外，还将多个参数以欧姆龙认可的最佳平衡度植入设计。此外，还实现了也可在量产中反映适用于设备或用途、具有舒适操作触感的设计能力和制造工艺。
此外，有时可能会因作业环境而需作业人员佩戴手套执行操作。佩戴手套操作时，由于指尖的感觉比徒手操作迟钝，所以更需具有清晰的操作触感。欧姆龙对于操作可切实得到反馈的负载和行程进行了定义，并将其反映于轻触开关。由此，通过清晰的操作触感和操作声即可隔着手套完成放心、稳定的动作。
实现舒适操作触感所需的欧姆龙特色
通过不锈钢制反转弹簧实现敏锐的操作触感
反转弹簧(可动接点)是一种金属制圆板形元件。施加压力后即会反转，可动接点与固定接点接触后，即会进入开启状态。
欧姆龙的普通弹簧材质中采用了具有较高弹性和强度、及耐磨性的磷青铜。但是，欧姆龙的部分机型上却采用了不锈钢材质。与磷青铜相比，不锈钢具有更高的强度和硬度，所以可实现更加敏锐的操作触感。即使是隔着手套、非徒手的间接操作，也可获得清晰的操作触感。
| 对比对象 | 磷青铜反转弹簧 | 不锈钢制反转弹簧 |
|---|---|---|
| 产品名称 |
B3F-4 |
B3FS-4 |
| 点击声 |
|
|
| 操作触感 |
①从较大负载至下降负载：越大操作触感越清晰。
试验结果也证明，不锈钢制弹簧可感受到更加清晰的明快操作触感。 |
|
欧姆龙的轻触开关共有17个系列、约320个种类*，品种繁多，其中也包括其他公司少有的产品规格，客户可根据设备需求进行挑选。不会让客户因缺少所需的轻触开关等而在面板上装载多种品牌的轻触开关，从而有损客户设备的设计性。
*截至2022年12月
B3FS-4/B3FS-1 键帽一体型
几十个轻触开关排列在产品的面板上使用，这种情况尤其是在FA设备中特别的多。但是有个问题，那就是轻触开关在制造及维护时的装配工时。轻触开关本身通过流体焊接可自动安装在基板上，但键帽必须靠手工作业才能安装。不过，如果是键帽ー体型的轻触开关，因可以省去手工作业所花费的工时，就可大幅度提高作业效率。
而且，除了一般的6mm尺寸产品，我们还准备了FA设备上常用的12mm尺寸产品，种类繁多。客户可根据自己的应用选用最佳的轻触开关。
12mm尺寸（B3FS-4）
6mm尺寸（B3FS-1）
非常出色！
我们凭借长年累月积累的技术力、生产力和品质力，即使是键帽ー体型产品，也实现了高度低于安装键帽的旧型号产品。因此，在流体焊接自动安装及轻触开关操作时比旧型号产品稳定，可舒适作业。并且，小巧的尺寸也为设备的薄型化和小型化做贡献。
6mm尺寸（B3FS-1）
※B3FS-1092P/1095P
12mm尺寸（B3FS-4）
※B3FS-4092P-B
非常出色！
6 毫米和 12 毫米规格的高度相同。
安装在同一印刷电路板上，可实现标准化的操作位置
此外，该产品系列中还有一种 6 毫米大小的轻触开关，带有集成键顶，高度与 12 毫米大小的轻触开关相同。 通过在同一块电路板上统一布置不同尺寸的触控开关，可以实现舒适的操作和简洁的设计。
B3SE 柱塞型
外形尺寸：6.2x7.2mm
各行各业都在加速实现设备小型化、薄型化的步伐。在电梯市场，为了提高维护的便利性，正在从传统的嵌入式操作面板向壁挂式面板型操作面板转化。而在我们的日常生活中，家电产品及美容设备等的“小型且耐用”特性也已普及。欧姆龙的B3SE不但实现了相当于IP67的防水防尘性能及具有100万次机械耐久性的长寿命，而且还实现了走在行业前列*的薄型结构，是一款厚度仅有2mm的较薄型产品。在所有系列中，您愿意尝试使用小型且高性能的欧姆龙B3SE产品吗？
*截至2022年12月本公司调查
欧姆龙制轻触开关厚度对比
B3SN 镀金型
轻触开关可根据装载的设备在各种环境下使用。例如，在含有硫磺的温泉、或可能产生各种气体的制造车间等使用时，如果是镀银型轻触开关将会导致设备腐蚀。而如果是镀金轻触开关，则可减轻因腐蚀而导致的接触不良，从而延长使用寿命。

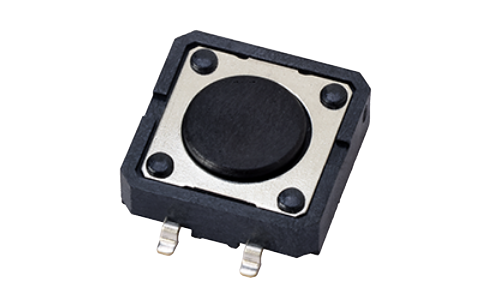

B3FS-4 外形尺寸12mm型
家电等产品的轻触开关以小型且易于排列的6mm大小为主流，但控制设备等大型机械上的轻触开关则需使用大型且便于按压的12mm尺寸。欧姆龙拥有日本生产商少有生产的12mm尺寸表面贴装型轻触开关产品阵容。
支持小包装
小型且便宜的轻触开关一般以3000个包装的产品为最小订购单位。而欧姆龙却支持以便于送达客户的数量、最少100个包装为订购单位。如果购置后搁置不用，开关也同样会逐渐老化。而欧姆龙的轻触开关是按可用完数量进行购置，因此可有效削减报废量、报废成本以及采购成本的浪费。而且，也无需长期占用库存空间。因为采用小包装，所以可直接将其安装于贴装机上立即开始使用。
薄膜开关是一款可用于轻触开关相同用途、由PET薄膜多层叠加组合而成的薄型开关，通过丝网印刷形成其导电电路模式。与用于相同用途的薄膜开关相比，轻触开关更适合在生产车间使用。因为轻触开关即使在佩戴手套的状态下，也可通过清晰的操作触感和操作声将是否正常完成操作的信息传递给作业人员。此外，由于薄膜开关的接点为导电胶，所以会因接点磨耗或橡胶老化而缩短机械寿命，而轻触开关却很少会出现操作所致接点磨耗或机构老化的现象，有效实现了高耐久性。使用轻触开关后，可有助于提高客户的作业效率并削减维护工时。
| 名称 | 轻触开关 | 薄膜开关 |
|---|---|---|
| 结构 |  |
 |
| 触感 |
清晰的操作触感
按压时需要较大负载，所以可防止错误输入。负载和行程的变化急速，利落的点击感 |
轻快的操作触感
负载和行程的变化缓慢，所以触感轻快 |
| 操作声 | “咔嚓咔嚓”的弹簧敏锐反转声 | “叽叽咕咕”的橡胶反转声 |
| 耐久性 | 耐久性高于薄膜开关 | 接点磨耗、橡胶老化导致低耐久性 |
| 更换性 | 可单独只更换损坏的开关 | 按钮呈片状相连状态。 无法只对损坏的开关进行单体更换，需整片更换。
|
您想尝试一下欧姆龙的轻触开关吗？
欢迎使用可用于各种场景、各种用途、质量可靠的欧姆龙轻触开关。
