能源行业电子部件解决方案

作为一家在传感和控制技术具备核心竞争力的全球制造商,欧姆龙致力于提供助力能源相关设备制造的创新解决方案。
成功实施的关键是提供可靠且高质量的部件解决方案,这将有助于提高设备的性能、可靠性和安全性。下图概述了我们为客户提供的用以制造能源相关设备、从产生到使用的各种解决方案,分为“商业和工业”以及“住宅”用途。

【应用报告】
如何保护EV充电器不被非法访问?
用于 EVSE 的 Omron 开关和传感器解决方案。

向下滚动

01能源行业设备

商业和工业用能源管理系统

对于需要消耗大量能源的商业建筑,人们致力实现“零排放”。除了在能效方面努力外,还可通过加装稳定的可再生能源(如太阳能光伏发电系统和蓄电池)来实现这一点。

带太阳能板的商业建筑

住宅用能源管理系统

随着越来越多的家庭选择安装节能设备,例如太阳能光伏发电系统、蓄电池和燃料电池系统,我们离实现一个不依赖传统电源的去中心化社会越来越近

02能源行业新产品

欧姆龙能源行业解决方案

以下是我们的新产品、现有产品以及适用于能源相关设备的产品的产品阵容,这些产品符合行业的技术发展趋势和客户需求,能够应对各种挑战。

能源行业的通用要求/欧姆龙解决方案/为客户带来的优势(降低初始成本/维护成本)热抑制低发热大容量印刷电路板用继电器 应对逆变器大容量化设计的趋势。→降低散热器、风扇等散热措施产生的设计成本。(可靠性/安全性改进)DC功率电气安全  DC高电压开关继电器  满足蓄电池和PV应用可靠且经济的安全设计的要求。→降低故障安全电路的成本和大小。(发电功率最大化)状态监控 MEMS热传感器 环境传感器 防止出现诸如异常发热、地震等意外事故。→减少发电的损耗时间。

能源行业新型电子部件解决方案

01 AC.DC功率继电器,800VAC / 200A, 60VDC / 200A

  • 欧姆龙创新的低发热设计,低接触电阻(0.2 m Ω*),适用于大容量/电流应用。*初始值
  • 800 VAC / 200 A高电流开关容量。
  • 小型薄型封装。
  • 60 VDC / 200 A高电流开关容量。
<温度上升模拟结果>G9KA→公司A等效继电器
新产品G9KA G9KA图
为客户带来的优势
  1. 降低散热器、风扇等散热措施产生的设计成本。
  2. 通过简单的散热设计实现产品小型化

02 AC.DC功率继电器,800VAC / 40A, 480VAC / 100A, 60VDC / 100A

  • 低发热设计,低接触电阻(5 m Ω*),适用于大容量/电流应用。*初始值
  • 800VAC/40A, 480VAC/100A
  • 60VDC/100A高电流开关容量
G7EB G7EB图
为客户带来的优势
  1. 降低散热器、风扇等散热措施产生的设计成本。
  2. 通过简单的散热设计实现产品小型化
G7EB规格书

03 高电压DC功率继电器

  • ・实现DC600V/50A大容量、双向开闭
  • ・取得了ESS开关元件所要求的UL60947-4-1、EN61810-10认
NEWG9KB G9KB img
为客户带来的优势
  1. 具有11.5cm²的较小安装面积,为家庭用产品所需求的设备小型化做贡献。
  2. 已取得家庭用蓄电池必须的UL60947-4-1认证。新的应用主题也可进行讨论。
G9KB规格书
G9KB影片(Short ver.) G9KB视频(Short ver.)
G9KB影片(Long ver.) G9KB视频(Long ver.)

04 小型高电压DC功率继电器

  • 能够开关1,000 VDC负载的紧凑型设计。
  • 采用磁弧控制和安全可靠的设计。
  • 适用于反极性的新600VDC/30A触点额定值。
    ∗标准触点额定值:1,000VDC/25A
G7L-X G7L-X图
为客户带来的优势
  1. 通过PC板安装型继电器实现产品小型化
  2. 通过提供反极性提高PC板上的电路图案灵活性
G7L-X规格书

05 小型高电压DC功率继电器

  • 专为诸如ESS等能源相关设备中的浪涌电流预防电路而开发。
  • 通过磁弧控制设计实现10 A,500VDC高电压开关。
  • 单线圈结构,功耗低(0.8W)。
  • 机身小巧且封装面积小(13.5 mm x 29.0 mm)。
图片:小型高电压DC功率继电器(磁轭,2磁铁式)
G2RG-X G2RG-X图
为客户带来的优势
  1. 采用单线圈结构,支持简化电路设计节能
  2. 通过小封装面积使PC板小型化
G2RG-X规格书 G2RG-X产品概述 White paper[G2RG-X PCB Power Relay]For more details,click here

06 小型DC功率继电器

  • ・DC200V 20A 可实现双向开闭的小设计
  • ・通过产品的2接点串联实现了DC400V 20A
NEWG5PZ-X G5PZ-X img
为客户带来的优势
  1. 可对应双向‧单向开闭的两种应用,实现部件的通用化使用。
  2. 由于继电器在基板上布局的自由度高,为基板设计的简单化和电路节省空间做贡献。

G5PZ-X规格书 White paper[G5PZ-X PCB Power Relay]For more details,click here

07 小型高电压多极功率继电器

  • 为逆变器、UPS和燃料电池电路等应用提供小巧且经济的解决方案。
  • 可像接触器一样使用。
  • 最大负载容量440 VAC / 160 A(40 A/4极并联/IEC-AC1):G7Z
  • 各种配置中都有带镜像触点的安全功能:G7Z
  • 瞬时电压下降到50%额定电压以下时无接触颤振:G7J
  • 具有印刷电路板用端子变体的多极25A额定小型继电器:G7J
为客户带来的优势
  1. 通过在不牺牲可靠性的情况下更换接触器来降低最终产品的成本
  2. 通过更换接触器实现产品小型化
G7Z规格书 G7J规格书

08 小型大容量功率继电器

  • 适用于高电流负载开关的紧凑型单极继电器。G6QE:36A, 250 VAC, G2RL-1A-E2: 23A, 250VAC
  • 线圈和触点之间具有10kV的高耐冲击电压。
  • 满足105℃的环境工作温度要求:G2RL-1A-E2
为客户带来的优势
  1. 支持高开关容量尺寸小型化。
  2. 支持低发热和有助于节能的设计。
G6QE规格书 G2RL-1A-E2规格书

09 小型大容量交流闭锁型继电器

  • 小型高功率交流闭锁型继电器G9TA:60A, 250 VAC, G9TB: 120A, 276VAC
  • 接触可靠性高
  • 高过电流能力符合IEC62055-31 UC3标准 : G9TB
为客户带来的优势
  1. 电网断开提供有价值的解决方案。
  2. 为最终产品的能效提供助力。
G9TA规格书 G9TB规格书

10 MEMS热传感器(32 X 32)

  • 1,024 (32 X 32)像素可实现详细的点温度监控。
  • 适用于过热监控的200℃最大物体温度。
  • MCU包含温度转换过程。
D6T-32L-01A D6T-32L-01A图
为客户带来的优势
  1. 实现非接触式过热监控。
  2. 通过高分辨率像素发现过热位置
  3. 简单易用。无需进行温度转换计算。
D6T规格书

11 低插拔力推入式印刷电路板用连接器

  • 欧姆龙创新的“双弹簧结构”设计提供了非常低的插入/拔出力,而且不会牺牲接触可靠性。
  • “螺丝刀固定”设计便于操作员在安装/维护工作时安全接线。
新产品 XW4M
XW4N
XW4M/XW4N
为客户带来的优势
  1. 能够通过非常小的力实现单手插入,有助于在生产和设备安装/维护过程中的电气测试期间缩短操作员的接线时间
  2. 通过适用于安装和维护作业的螺丝刀固定设计帮助确保安全接线
XW4M/XW4N规格书 欧姆龙的独创双弹簧结构是什么?点击此处了解更多内容…

03应用和能源行业推荐部件

01 PV逆变器(商业和工业)

百万瓦级太阳能光伏发电系统的最新发展趋势是提高分散式PV逆变器的容量,以最大限度提高发电量和降低维护成本。

PV逆变器(商业和工业)图
(1) 接地故障检测电路:G7L-X / G2RG / G6S / G6-Y 更多信息 (2) 电网互联:G7EB(100A) / G9KA(200A)(新) 更多信息 (3) 控制信号连接:XG4 更多信息 (4) 输出信号连接:XW4M/XW4N(新) 更多信息 PVI逆变器
  • 1接地故障检测电路

    继电器用于直流输入线和接地端之间的绝缘电阻在PV逆变器启动前测量的电路。
    如果绝缘电阻大于规定阈值,则按照安全标准规定停止操作。

    【推荐】 G7L-X G2RG G6S G6J-Y

  • 2电网互联

    继电器必须符合安全标准,以便在设备出现异常时保护电力系统。
    欧姆龙最新继电器具有大容量和低发热特性,适用于大容量逆变器。印刷电路板用继电器正在逐步替代电磁接触器,以满足PV逆变器的分散化趋势。

    【新产品】 G7EB(100A) G9KA(200A)

  • 3控制信号连接

    MIL连接器用于诸如控制电路板、主板(逆变器电路)或通信电路板等板之间的连接。

    【推荐】 XG4系列

  • 4输出信号连接

    推入式端子台印刷电路板用连接器可用于连接控制电路板和外部选件板。
    低插拔力推入式印刷电路板用连接器已发布,该产品有助于缩短操作员的接线时间。

    【新产品】 XW4M/XW4N XW4M/XW4N

02 快速切断

能够断开直流电源的系统,该系统可防止消防员在消防行动中触电。

快速切断图
(1) 快速切断:G7L-X / G9EA / G9EC 更多信息 *此电路块图符合NEC 2014标准。
  • 1快速切断

    在住宅和商业建筑的屋顶安装的系统需要最大额定值1,000VDC的快速切断设备。

    【推荐】 G7L-X(最大额定电压 1,000V) G9EA-1 G9EC-1

03 储能系统(住宅)

很多国家已经取消太阳能发电的电价补贴项目,现在正转向通过储能电池增加太阳能的自主消耗。
此外,使用大容量和高输出电池也是一种趋势,这些电池能在断电期间为住宅提供备用电源。

储能系统(住宅)图
(1) 电网互联:G6QE(符合日本电气设备与材质安全法。)/ G7L-PV(符合IEC62109 VDEO126。接触间隙≥1.8 mm) 更多信息 (2) 临界负载备用:G6QE / G2RL-E2 更多信息 (3) DC浪涌旁路:G5PZ-X / G2RG-X / G9EJ-1-E 更多信息 (4) DC安全切断:G5PZ-X(NEW) / G9KA(200A)(NEW) / G9KB(NEW) / G7EB(100A) / G7L-X / G9EA 更多信息 (5) 信号连接:XG4 更多信息
  • 1电网互联

    继电器用于在主电源输入或设备发生故障时断开与电网的连接。

    【推荐】 G6QE G7L-PV

  • 2临界负载备用

    继电器用于在断电期间电网连接继电器断开的情况下向住宅继续供应太阳能的独立操作。

    【推荐】 G6QE (36A) G2RL-EL (23A)

  • 3DC浪涌旁路

    带旁路电路的继电器和电阻用于保护设备免受在充电开始时出现的浪涌电流的影响。

    【新产品】 G5PZ-X G2RG-X G9EJ-1-E

  • 4DC安全切断

    继电器用于在电池和PV逆变器之间出现连接错误或者蓄电池电源或整个系统发生故障时安全断开连接。需要继电器来执行正(+)和负(-)切换,以在充电和放电操作时实现双向开/关。

    【新产品】 G5PZ-X G9KA(200A) G9KB G7EB(100A) G7L-X G9EA-1

  • 5信号连接

    MIL连接器用于控制电路板和主板之间的信号连接。

    【推荐】 XG4系列

04 固定式EV充电器

04-1 AC充电器

随着电动汽车(EV)的需求不断增长,充电基础设施正在增加,住宅和城市各个地点的EV充电站数量也在增加(模式3)。
为了实现更短的充电时间,开发具有大容量输出的EV充电器的趋势不断增长。

AC充电器图
(1) AC安全切断:G6QE / G7 / G7Z 更多信息 (3) 信号连接:XG4 更多信息 (2) 接地故障检测:G5NB 更多信息 (3) 信号连接:XG4 更多信息
  • 1AC安全切断

    继电器用于在主电源输入或设备发生故障时断开与电网的连接。
    提供多极继电器,这些继电器尤其适合用于公共系统中使用的三相电源的多相断开。

    【推荐】 G7J,G7Z G6QE (36A)

  • 2连接检测

    微动开关用于车辆和充电枪之间的连接检测。

    【推荐】 D2HW 长行程密封微动开关(最大2A)。
    D2AW 通过滑动接触结构(最大0.1A)实现高接触可靠性。其轮廓与D2HW相同。
  • 3接地故障检测

    继电器用于直流输入线和接地端之间的绝缘电阻在EV充电器启动前进行测量的电路。
    如果绝缘电阻大于规定阈值,则按照安全标准规定停止操作。

    【推荐】 G5NB

  • 4信号连接

    MIL连接器用于控制电路板和主板之间的信号连接。

    【推荐】 XG4系列

*以上产品不能用于模式1和模式2 IC-CPD充电电缆应用。

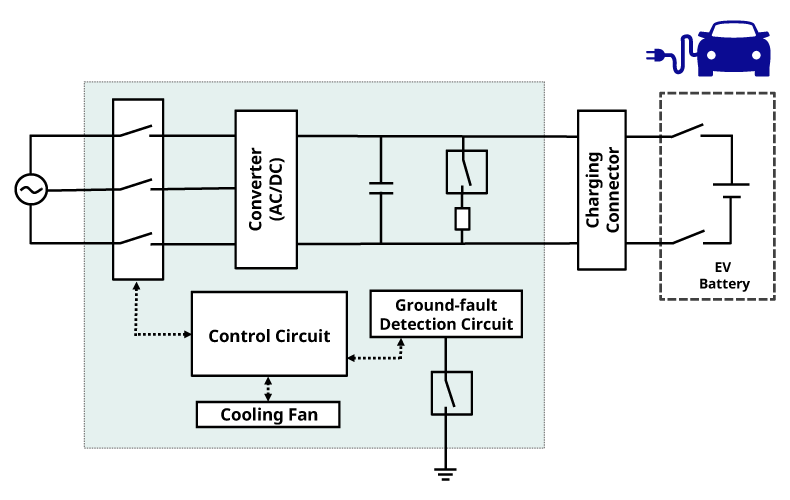

04-2 DC快速充电器

DC快速充电器安装在高速公路服务区等地点,用于实现快速充电(模式4)。

DC快速充电器图
(1) AC安全切断:G6QE / G7/G7Z(使用3a触点作为三相AC安全切断) 更多信息 (2) DC放电电路:7/G7Z(使用1b触点作为放电电阻连接) 更多信息 (3) 接地故障检测:G5NB 更多信息 (4) 接地故障检测:G5NB 更多信息 (5) 信号连接:XG4 更多信息 (6) DC安全切断:G9KA(200A)(NEW) / G9KB(NEW) / G7EB(100A) / G9EA / G9EC 更多信息
DC电压开关电路

一些充电器使用的电路能够将输出电压切换为高电压电池(1,000V)汽车(例如电动卡车和公共汽车)和低电压电池(500V)电动乘用车。
在这种情况下,继电器用于切换电路以提供输出之间的完全物理绝缘,从而实现安全设计。

(1) DC电压开闭回路:G7L-X / G9EA / G9EC 更多信息
  • 1AC安全切断

    继电器用于在主电源输入或设备发生故障时断开与电网的连接。
    提供多极继电器,这些继电器尤其适合用于公共系统中使用的三相电源的多相断开。

    【推荐】 G7J,G7Z G6QE (36A)

  • 2DC放电电路

    继电器用于连接输出端的放电电阻,以便在充电完成后安全地停止充电。
    建议使用具有触点布置3a1b的多极继电器,AC安全切断使用3a,放电电路连接使用1b。

    【推荐】 G7J,G7Z

  • 3连接检测

    微动开关用于车辆和充电枪之间的连接检测。

    【推荐】 D2HW 长行程密封微动开关(最大2A)。
    D2AW 通过滑动接触结构(最大0.1A)实现高接触可靠性。其轮廓与D2HW相同。
  • 4接地故障检测

    继电器用于直流输入线和接地端之间的绝缘电阻在EV充电器启动前进行测量的电路。
    如果绝缘电阻大于规定阈值,则按照安全标准规定停止操作。

    【推荐】 G5NB

  • 5信号连接

    MIL连接器用于控制电路板和主板之间的信号连接。

    【推荐】 XG4系列

  • 6DC安全切断

    继电器用于在电池和PV逆变器之间出现连接错误或者蓄电池电源或整个系统发生故障时安全断开连接。需要继电器来执行正(+)和负(-)切换,以在充电和放电操作时实现双向开/关。

    【新产品】 G9KA(200A) G9KB G7EB(100A) G9EA-1 G9EC-1

  • 1DC电压开闭回路

    【推荐】 G7L-X G9EA-1 G9EC-1

04-3 V2H (Vehicle To Home)

住宅的太阳能光伏发电系统和电动汽车的普及导致用于固定式存储应用的EV电池增加。
对于此类应用,要执行DC充电和放电控制。

V2H (Vehicle To Home)图
(1) AC安全切断:G6QE(符合日本电气设备与材质安全法。)/ G7L-PV(符合IEC62109 VDEO126。接触间隙≥1.8 mm) 更多信息 (2) DC浪涌旁路:G2RG-X / G9E 更多信息 (3) DC安全断开:G9KB(NEW) / G9KA(200A) / G7EB(100A) / G7L-X / G9EA / G9EC 更多信息 (4) 连接检测:D2HW / D2AW 更多信息 (4) 接地故障检测:G5NB等 更多信息 (5) 信号连接:XG4 更多信息
  • 1AC安全切断

    继电器用于在主电源输入或设备发生故障时断开与电网的连接。

    【推荐】 G6QE G7L-PV

  • 2DC浪涌旁路

    带旁路电路的继电器和电阻用于保护设备免受在充电开始时出现的浪涌电流的影响。

    【推荐】 G2RG-X G9EJ

  • 3DC安全切断

    继电器用于断开电源,以确保在EV充电过程中检测到异常时的安全性。
    对于V2H系统,需要继电器来执行正(+)和负(-)切换,以在充电和放电操作时实现双向开/关。

    【新产品】 G9KB G9KA(200A) G7EB(100A) G7L-X G9EA-1 G9EC-1

  • 4连接检测

    微动开关用于车辆和充电枪之间的连接检测。

    【推荐】 D2HW 长行程密封微动开关(最大2A)。
    D2AW 通过滑动接触结构(最大0.1A)实现高接触可靠性。其轮廓与D2HW相同。
  • 5接地故障检测

    继电器用于直流输入线和接地端之间的绝缘电阻在EV充电器启动前进行测量的电路。
    如果绝缘电阻大于规定阈值,则按照安全标准规定停止操作。

    【推荐】 G5NB

  • 6信号连接

    MIL连接器用于控制电路板和主板之间的信号连接。

    【推荐】 XG4系列

05 智能仪表

05-1 智能电表

这些装置实现了电源使用的可视化以及远程抄表和遥控,因此智能仪表在世界各地变得越来越常见。

智能电表图
(2) 通信信号控制:G3VM / G6-Y 更多信息 (3) 报警切换:G6B / G5Q 更多信息 (4) 控制信号连接:XF2M / XF3M 更多信息 (5) 外部接口:B3FS / B3AL 更多信息 (6) 开盖检测:D2FS/D3C / D2HW 更多信息
  • 1通信信号控制

    继电器用于打开和关闭控制中心和智能仪表之间的通信。

    【推荐】 G3VM G6J-Y

  • 2报警切换

    继电器用于仪表发生故障或因外部因素导致异常时的输出报警信号。

    【推荐】 G6B G5Q

  • 3控制信号连接

    FPC/FFC型连接器用于显示PC板和主电路板之间的信号连接。

    【推荐】 XF2M/XF3M系列

  • 4外部接口

    轻触开关用于操作面板。

    【推荐】 B3FS B3AL

  • 5开盖(篡改)检测

    开关用于在箱盖已打开时进行检测。

    【推荐】 D2FS D3C D2HW

05-2 智能气表

气表配有各种用于安全应用的传感器,这使得自动抄表具有无线通信能力。支持遥控,例如从中央控制中心切断气体供应。传感器需要电池才能运行,进行扩展操作需要更低功耗的传感器。

智能气表图
(1) 磁盘旋转计数:EE-SX1330 更多信息 (2) 信号连接:XF2M / XF3M 更多信息 (3) 外部接口:B3SL 更多信息 (4) 开盖检测:D2HW 更多信息 (5) 地震检测:D7A / D7S 更多信息
  • 1磁盘旋转计数

    光学传感器用于膜式燃气表,支持通过非接触式方法进行长时间的磁盘旋转计数。通过安装两套光学传感器,可检测反向旋转磁盘。传感器通过与低占空比成比例的脉冲输出降低功耗。

    【推荐】 EE-SX1330
    还提供光电IC型(响应更快)

  • 2信号连接

    FPC/FFC型连接器用于显示PC板和主电路板之间的信号连接。

    【推荐】 XF2M/XF3M系列

  • 3外部接口

    轻触开关用于操作面板。

    【推荐】 B3SL

  • 4开盖(篡改)检测

    开关用于在箱盖已打开时进行检测并发出警告信号。

    【推荐】 D2HW

  • 5地震检测

    地震检测传感器用于在紧急情况下激活安装在气表上的截止阀,以防止次生灾害。

    【推荐】 D7A 采用机械接触开关,无需电源,并配备自动找平机构,安装可偏差±5°。
    D7S 采用欧姆龙的独特光谱强度(SI)数值计算算法,其与地震烈度等级具有高相关性,并且能够以高检测精度(检测错误很少)激活切断输出。专为低功耗和维持长电池寿命而设计。

06 燃料电池

作为理想的环保能源系统之一,燃料电池越来越多地被用作工厂和汽车以及住宅家园去中心化能量生成的能量来源。由此产生的废热也被高效地用于满足各种需求。

燃料电池图
(1) 气流测量:D6F 更多信息 (2) 燃气流测量:D6F 更多信息 (3) 气流测量:D6F 更多信息 (4) 气流测量:D6F 更多信息 (5) 临界负载备用:G2RL-1A/-2A / G2RG-2A(接触间隙≥1.5 mm) 更多信息 (6) 电网互联:G2RL-1A/-2A / G2RG-2A(接触间隙≥1.5 mm) 更多信息
  • 1气流测量

    流量传感器用于测量供应到燃料处理系统(重整器)燃烧器的空气流量和进行反馈控制。

    【推荐】 D6F 测量特别适合通过化学反应产生电力的系统的质量流量。其独特的流动路径结构降低了脉动流和管道变化的影响。
  • 2燃气流测量

    流量传感器用于测量供应到燃料处理系统(重整器)的燃气流量和进行反馈控制。

    【推荐】 D6F 测量特别适合通过化学反应产生电力的系统的质量流量。其独特的流动路径结构降低了脉动流和管道变化的影响。
  • 3气流测量

    流量传感器用于测量供应到燃料电池堆空气极的空气流量和进行反馈控制。

    【推荐】 D6F 测量特别适合通过化学反应产生电力的系统的质量流量。其独特的流动路径结构降低了脉动流和管道变化的影响。
  • 4气流测量

    流量传感器用于测量供应到燃料处理系统(重整器)的空气流量和进行反馈控制。

    【推荐】 D6F 测量特别适合通过化学反应产生电力的系统的质量流量。其独特的流动路径结构降低了脉动流和管道变化的影响。
  • 5临界负载备用

    继电器用于在断电期间电网连接继电器断开的情况下向一些特定住宅负载继续供应燃料电池电力的独立操作。

    【推荐】 G2RL-1A/2A G2RG-2A

  • 6电网互联

    继电器用于电网互联切换,以向住宅供应燃料电池电力。

    【推荐】 G2RL-1A/2A G2RG-2A

07 底座安装型变压器

底座安装型变压器需要由资质人员进行定期检查和维护。即使是简单的故障,也可能导致出现严重的问题,许多公司现在都缺少能够胜任该项工作的工程师。

D6T-32L-01A图
(1) 发热异常检测:D6T-32L-01A 更多信息
  • 1发热异常检测

    施工期间由于老化或结构故障(例如连接故障)造成的劣化可能会引起异常发热,导致烧毁。温度传感器用于通过非接触式方法进行实时温度监控,以便在检测到异常温度时发出警告信号,从而防止事故发生。
    使用传感器可减少对人力的需求。

    【推荐】 D6T-32L-01A

04能源行业产品阵容

AC大容量继电器

为大容量应用提供具有紧凑/低发热特性的广泛产品线。

DC大容量继电器

适用于低电压和高电压应用的产品线。

MEMS流量传感器

从多种型号中选择合适的传感器。

流量

流量图

流速

流速图

差压

差压在低流量、低差压下也具有高灵敏度:MEMS差压传感器(D6F-PH) 高精度:精确测量 低管道效应:高阻抗可降低管道变化的影响 高可靠性:检测传感器异常
