1. 什么样的DC继电器和微动开关适合Electric Mobility？
随着Electric Mobility的出现，人们对实现零碳化社会和支撑老龄化社会的新移动方式等寄予了厚望。而另一方面，与实用性相关的设计问题也在不断增加，要求移动行业在设计时更要注意安全性、节能性、设计性和功能性等。
适合Electric Mobility的DC继电器和微动开关是指即使在振动和冲击下也能稳定地对直流负载进行通电、断电控制的部件。此外，由于这些部件的低功耗和小型化，可进一步提高移动的价值。因此，从“稳定通电、断电”、“低功耗”和“小型化”这三个角度出发来选择这些部件很重要。
2. 您有这样的烦恼吗？
ー 为工程师排忧解难的部件选型要点
在Electric Mobility的设计中所面临的问题是：实现稳定的电气控制，需要能稳定地控制直流负载的通电、断电；通过低功耗驱动以提高能源效率；在实现结构的小型化和轻量化的同时，还要兼顾设计性和功能性。
解决这些问题所需要的DC继电器和微动开关的选型要点有以下3点。
- ① 即使在振动和冲击下也能稳定地对直流负载进行通电、断电控制；
- ② 须能消除功耗浪费；
- ③ 必须绝对小型化。
工程师所面临的问题示例
想在各种运行环境下实现直流负载的安全控制
“蓄电池的大容量化。对DC负载的控制真的安全吗……？”
工程师所面临的问题示例
想在维持和提高功能性的同时实现低功耗设计
“虽然说节能、节能，但也必须增加大容量负载的断电功能……”
工程师所面临的问题示例
想兼顾功能性和设计性
“要具备功能性。同时还要体现纤薄、紧凑的设计感……“
3. 欧姆龙推荐的Electric Mobility用DC继电器和微动开关
分为DC继电器（大容量）、DC继电器（小容量）和微动开关三个部分来介绍欧姆龙推荐的满足“稳定通电、断电”、“低功耗”和“小型化”需求的产品。
3-1. DC继电器（大容量领域）
Electric Mobility大致分为充电装置、蓄电池（DC电源）和DC负载三个部分。其中，DC继电器要求具有断电和预充电这两个功能。是对安全性要求很高的应用。

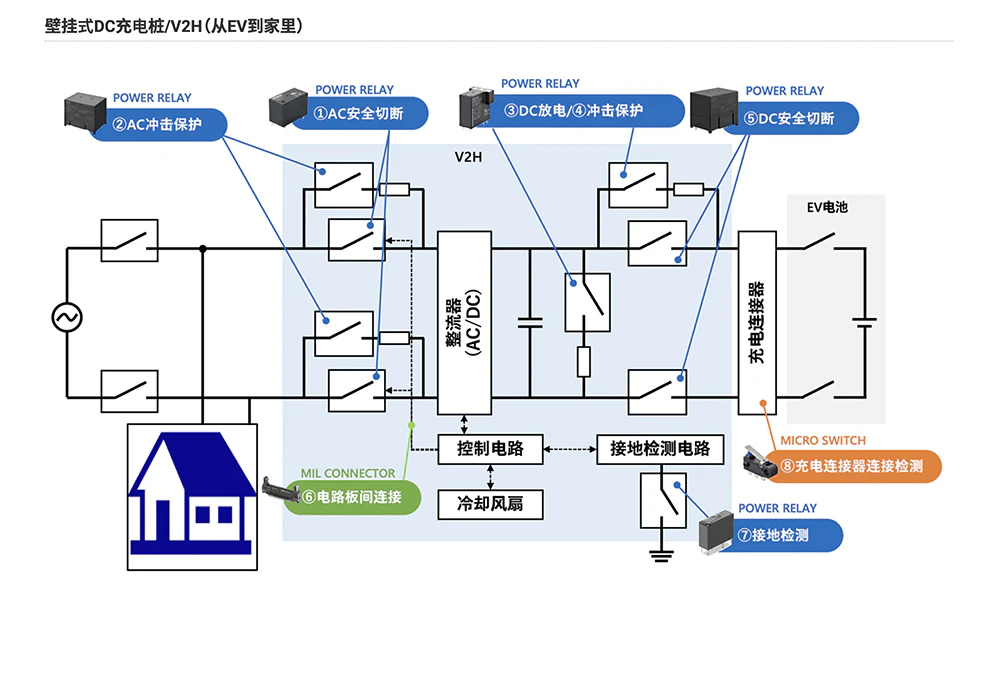

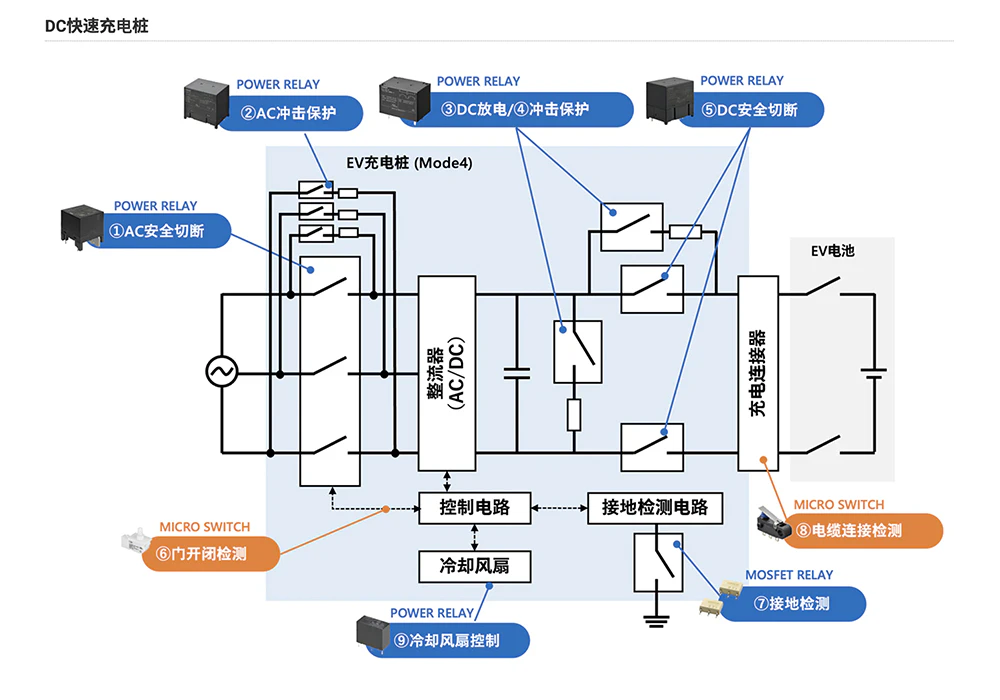

*2 如果您想了解更多有关推荐充电器的信息，请参阅能源市场用解决方案。
针对紧急断电、预充电用途
～请选择G9E□系列
【稳定通电、断电】 如果想在振动、冲击下也能安全地对直流负载进行通电、断电控制
G9EK
额定负载：DC500V/120A

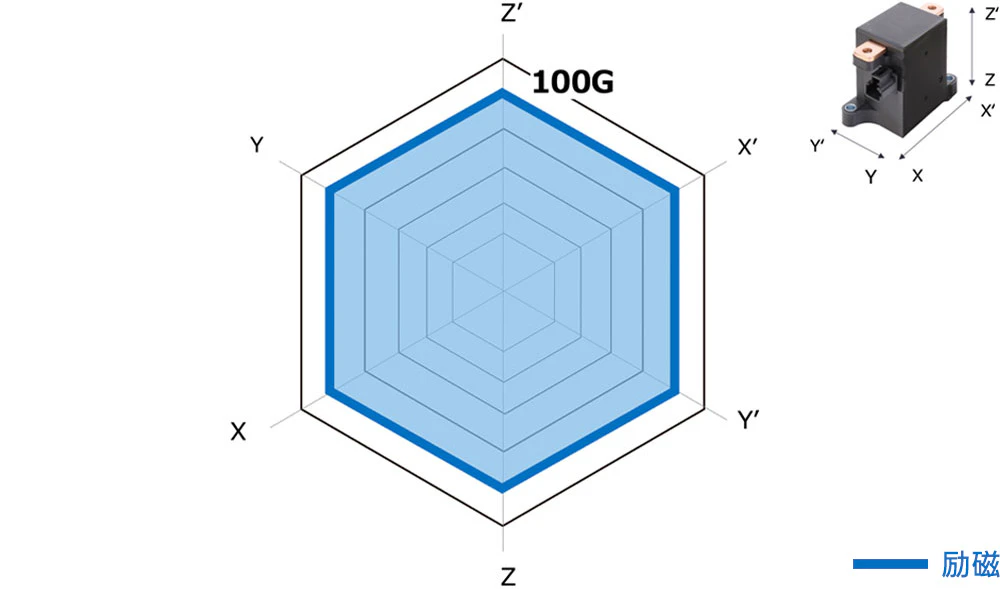

实现惊人的“耐冲击性能”
即使在短时间停止时产生高达100G*3的冲击力，也不会发生误动作。
![G9EK通电时的耐冲击性能[G]](/sites/components.omron.com.cn/files/2024-02/electric-mobility_03_03_v2_cn.jpg)
注. 尺寸单位为mm（TYP值）
*3 时速为350km的汽车在0.1秒内停止时产生的冲击力约为100G。
【小型化】如果想要预充电用、小型且具有高耐冲击电流性能

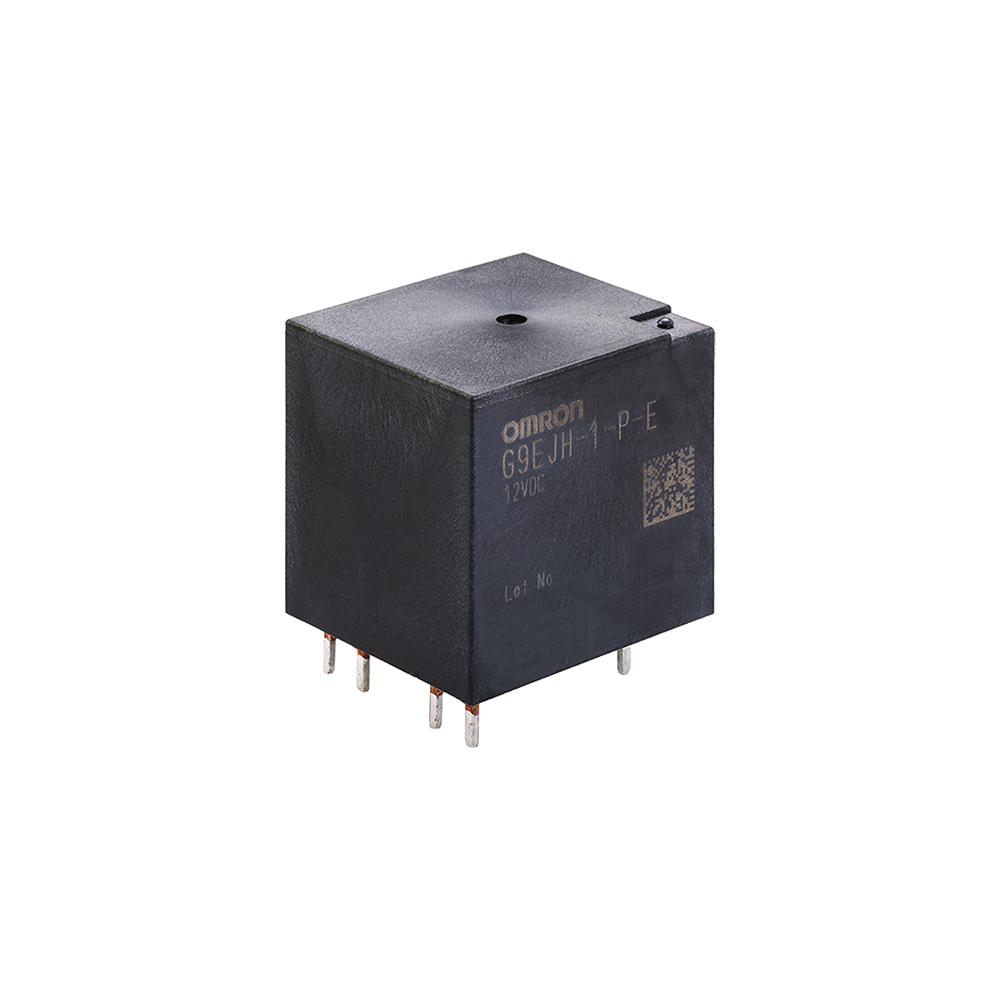

G9EJ
额定负载：DC400V/15A
虽然小型，但具有“高耐冲击电流性能＋长寿命”
虽然小型，但兼具高耐冲击电流性能和电气耐久性。
（在DC400V/25A下保证10万次）
①动作电压波动率×电气耐久性次数*6
②电压下降值×电气耐久性次数*7
注. 尺寸单位为mm（TYP值）
*6 400V/25A，试验次数10万次，常温常湿，电容器负载3300μF，n=3个的测量
*7 通入15A电流时的电压值，n=3个的测量
注. 以上数值为实测值，非保证值。
【低功耗】如果想同时实现大容量断电、控制和省电
G9EK
额定负载：DC500V/120A
高短路性能而低功耗
具有5000A的高短路性能，而功耗仅为4W。
注. 尺寸单位为mm（TYP值）
*4 G9EA（约2000A）与G9EK（约5000A）的短路性能比较
*5 G9EA（约5W）与G9EK（约4W）的功耗比较

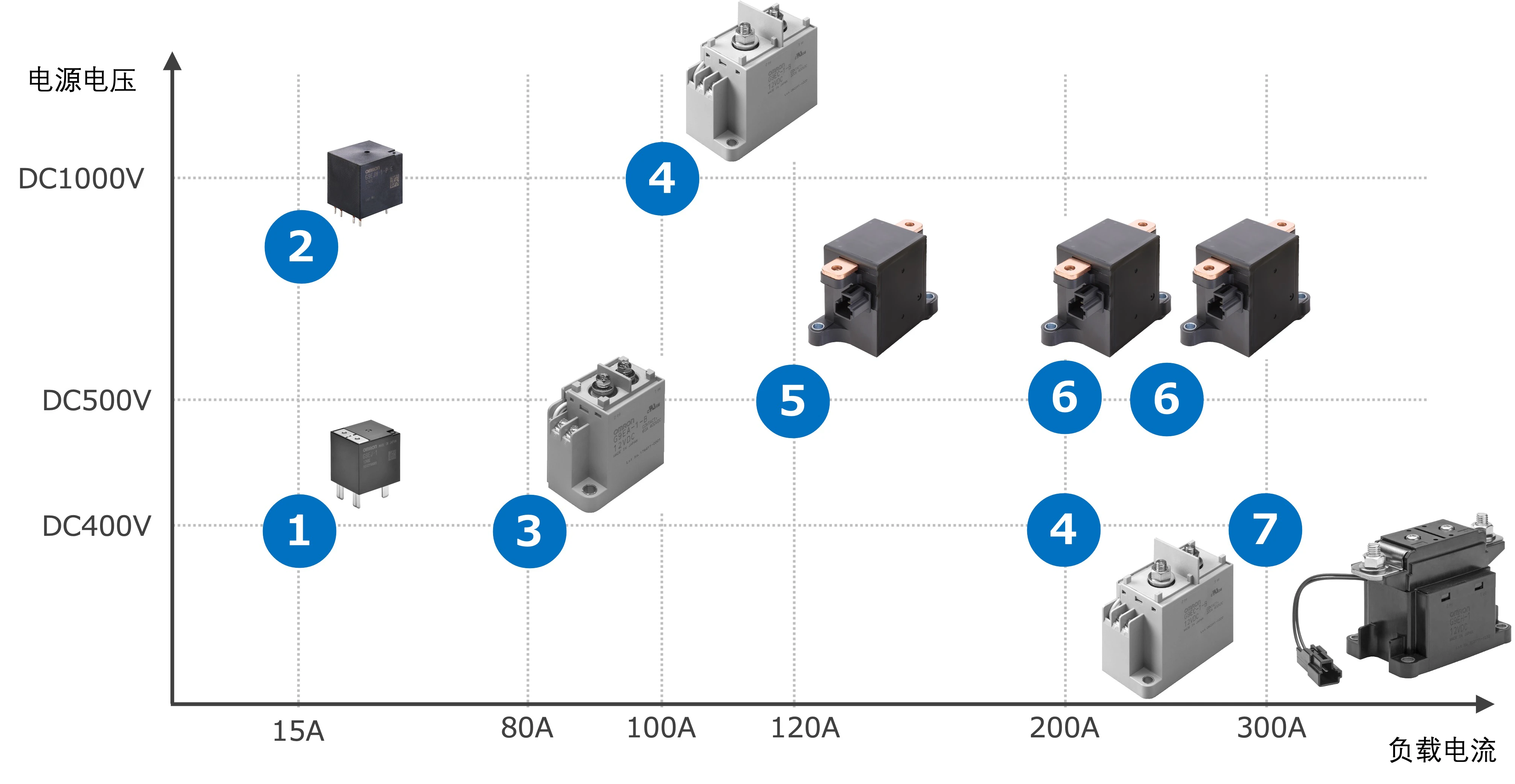

（参考）欧姆龙大容量DC继电器主要产品阵容（按额定负载）
-
注.
-
以上为阻性负载值。
详情请确认详情页面上的数据表。
注. 如果您在寻找车载用途的产品，请参阅车载继电器的网页。
3-2. DC继电器（小容量领域）
DC继电器也用于小容量用途（电机、风扇、加热器的控制等）。这些用途要求在有限的空间内进行严格的设计，因此继电器的特点是需要具有高开/关能力，同时必须彻底小型化（所占体积、面积的最小化）。
电机控制电路示例
风扇控制电路示例
针对电机、风扇、加热器等用途
～请选择G8□系列
【小型化】 如果想实现结构最小化且同时控制大电力负载
G8K
额定负载：DC14V/5A
惊人的！行业较小级别*8 的超小型DC继电器
・通过独特的结构设计实现了超小型化（短时间通电专用）
・通过可以简化电路板配线的端子排列，还支持正反向
电路中的超高密度封装。
注. 尺寸单位为mm（TYP值）
*8 2023年10月 本公司调查结果
【小型化】 如果您想以小于以往的电路板尺寸实现高散热设计
G8G
额定负载：DC14V/35A
DC28V/14A
执着于“节省封装面积”的小型DC继电器
通过减少继电器的地板面积，可以实现高散热设计
注. 尺寸单位为mm（TYP值）
（额定电压：DC12V型时）
【稳定通电+小型化】如果想在各种环境下同时实现稳定通电和结构小型化
G8PM
额定负载：DC14V/45A
独特的双接点结构*10 实现了高通电可靠性
―“电流容量高达40~60A的小尺寸型”
・采用使接触电阻保持稳定的结构，提高了接触可靠性。
・高散热特性实现了紧凑化设计。
散热面积大，
可分散热负荷
注. 尺寸单位为mm（TYP值）
*10 已获得专利。接触片形状已获得专利。
中国发明专利，专利号：ZL201680010776.9
（参考）欧姆龙小容量DC小型继电器主要产品阵容
-
注.
-
以上为阻性负载值。
详情请确认详情页面上的数据表。
注. 如果您在寻找车载用途的产品，请参阅车载继电器的网页。
3-3. 微动开关
为了充实Electric Mobility的功能，需要根据用途配备各种检测机构。例如充电器连接检测、蓄电池连接/拆卸检测、维护舱开/闭检测、门锁状态检测、钥匙插入检测等。欧姆龙的D2□W系列是具有防尘防水（相当于IP67*11）性能的微动开关，产品种类齐全，可广泛用于各种用途。请根据用途选择负载容量、行程、安装类型、端子形状等最适合使用的产品。
*11 端子部除外
针对物体的动作、位置检测等用途
～请选择D2□W系列
【小型化】 如果想实现检测机构的最小化、在狭窄的空间中添加功能

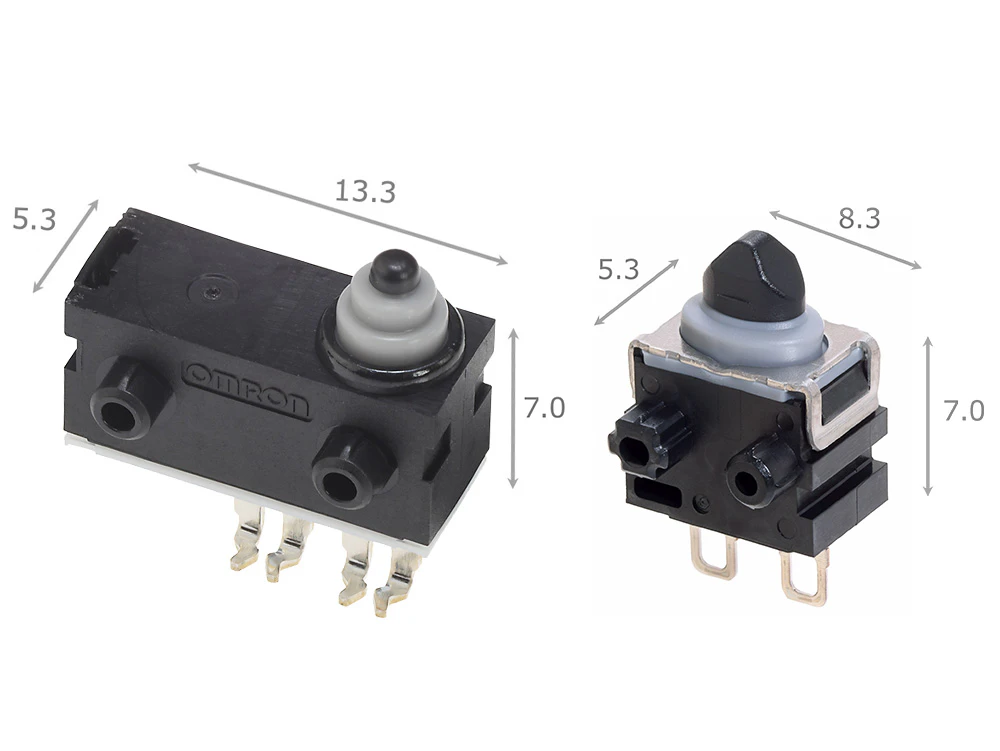

D2EW
无需扳钮！可进行多角度操作的“三角开关”
这是一款可以从上方和左右侧进行操作的小型微动开关，有助于将检测机构最小化。
注. 尺寸单位为mm（TYP值）
【安全性】如果想添加可以确认系统正常运行/防盗/及早识别故障模式的功能
D2AW-R
1个开关可输出4种模式！
内置电阻型，可输出ON/OFF/短路/断线4种状态。
注. 尺寸单位为mm（TYP值）
【简化设计】 如果想让结构设计轻松简单
D2QW
轻松设计长动作行程！
・无扳钮时行程2.7mm、带扳钮时行程3.5mm*12
・可根据用途改变扳钮形状。
注. 尺寸单位为mm（TYP值）
*12
OT（动作后的移动量）值是指从OP（动作位置）到
TTP（动作极限位置）的距离。
该值根据扳钮的类型而异。
对于型号标准中未列出的扳钮形状，也欢迎咨询。

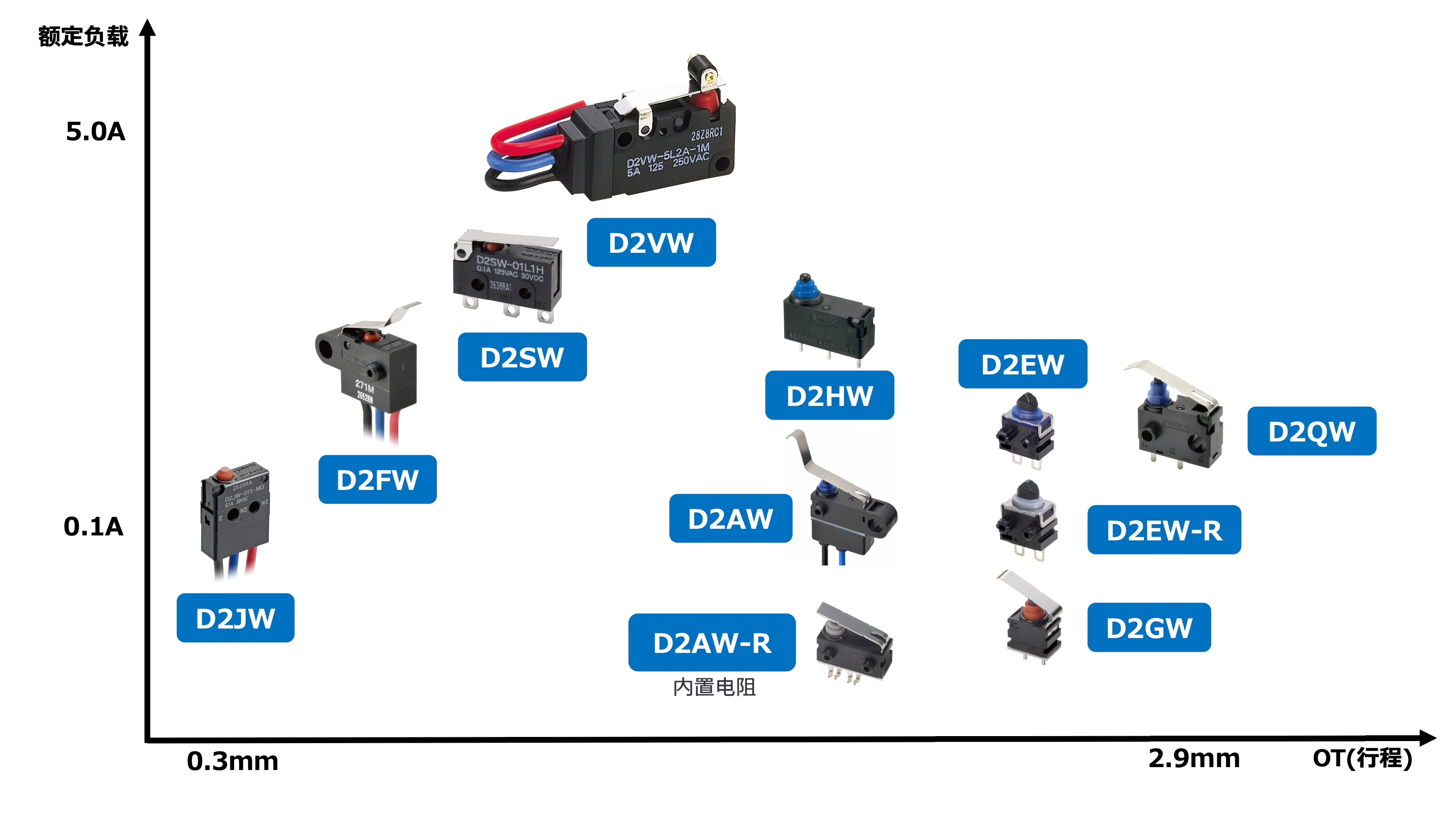

（参考）欧姆龙密封微动开关主要产品阵容（按额定负载×行程）
-
注.
-
・额定负载为阻性负载时的值。
・OT（动作后的移动量）值是指从OP（动作位置）到TTP（动作极限位置）的距离。以上为无扳钮时的情况。
（D2FW-G为叶式摆杆型）
・关于产品目录中没有的规格，我们可以考虑改造，欢迎咨询。
注. 如果您在寻找车载用途的产品，请参阅车载开关的网页。
4. 适用于不同应用的推荐产品
凭借丰富的产品阵容，我们可为您提出各种Electric Mobility方案。除上述产品外，我们还有其他各种产品，请考虑使用。
Electric Mobility案例
老年人代步电动车
电动轮椅
电动农业机械
电动工程机械
电动自行车
送货机器人
机器人吸尘器
自动导引车
电动滑板车
电动叉车
注. 请客户自行确认电动出行的有关法律要求。
有关产品部件的购买，请咨询本公司。
● 各种控制用途（板载继电器用途）
・电机控制：电动座椅等
・风扇控制：鼓风机等
・加热器控制：PTC加热器等
・车灯控制：前照灯、位置灯等
● 操作部 / 输入设备
速度控制、方向切换检测、误握检测、锁芯检测、
驻车制动检测
※ 我们还支持上述以外的设备和用途的部件选型。如有需要，敬请咨询。
