随着电动汽车（EV）的普及，作为充电基础设施的EV充电桩，在家庭和城市各处的安装数量也不断增加。EV充电方法主要包括AC（交流）充电与DC（直流）充电2种，Mode 1～3属于交流（AC）充电（普通充电），而Mode 4则是直流（DC）充电（快速充电）。Mode 3主要安装在家庭和商业设施的墙面，而Mode 4除了商业设施外，还安装在高速公路的服务区及公共设施等场所。
Mode 1～3（普通充电桩）
Mode 1～3是使用交流电（AC）进行EV充电的充电方式。但由于电池使用直流电（DC），因此需要将交流电（AC）转换为直流电（DC）后才能进行充电。电动汽车（EV）配备了将AC转换为DC进行充电的电路（车载充电器：OBC），因此即使输入交流电，也可以为EV的电池充电。由于无法使用超过普通家庭供电能力的电力进行充电，因此EV电池充满电需时较长。
此外，基本上每台充电器对应一个充电接口。
Mode 4（快速充电桩）
Mode 4是使用直流电（DC）进行EV充电的充电方式。通常被称为快速充电桩，由于使用大功率电力，因此安装在商业设施和公共设施。将接收的AC电力通过充电桩内部的电路转换为DC电力，并直接输送到车载电池中。可以进行数十kW～数百kW的大功率充电。然而，在AC-DC等电力转换电路中，会产生转换损耗及通电引起的损耗，因此要求使用电阻较低的元器件。安装在公共区域的充电器类型，也有1台充电器配备多个充电口的产品。
与结构相对简单的Mode 3相比，Mode 4是包含了转换器的较为复杂的结构，要求的继电器规格和数量也根据部位而异。本登陆页就快速充电桩电路各部位的特点及其适用的继电器进行说明。
直流快速充电桩Mode 4被安装在高速公路服务区等要求短时间内充电的场所。介绍一款可满足该直流快速充电桩要求的高功率输出、低损耗（发热）及异常检测功能（辅助触点）的欧姆龙继电器。
为了确保1次侧电力系统与整流器2次侧的绝缘，以及在紧急情况下切断电源输入，整流电路使用了开关装置。由于输入的电力为3相，需要同步开关3极或4极，因此要使用多极继电器或多个单极继电器。
注.上图中的电流和电压值均为额定值。
有时会在整流电路的AC侧所需的安全切断部分，并联接入防止浪涌电流的电路。对防止浪涌电流电路，建议使用具有与系统电压相匹配的电压额定值（系统电压200V/400V/690V）且可投入并通电数十A的继电器。
推荐用于 的低发热＆高电压/大电流继电器
| 最大通电电流 | 额定电压 | 辅助触点 | 安装方法 | 极数/闭锁 | 尺寸(mm)※ | 重量(g) | |
|---|---|---|---|---|---|---|---|
| G9KA-E | 300A | AC1000V | - | PCB安装 | 1极 | 51ｘ56.7ｘ54.5 | 约235 |
| G9KA | 260A | AC800V | - | PCB安装 | 1极 | 51ｘ51ｘ47.2 | 约220 |
| G7EB-E2 | 150A | AC800V | - | PCB安装 | 1极 | 50.5ｘ37ｘ40.5 | 约100 |
| G7EB-E | 120A | AC800V | - | PCB安装 | 1极 | 50.5ｘ37ｘ40.5 | 约100 |
| G9TB | 120A | AC276V | - | 焊接 螺丝固定 PCB安装（开发中） |
1极 闭锁 |
43.5 x 22.5 x 37.5 （端子部除外） |
约70 |
| G7EB | 100A | AC800V | - | PCB安装 | 1极 | 50.5ｘ37ｘ40.5 | 约100 |
| G9TA | 60A | AC250V | - | 焊接 螺丝固定 PCB安装 |
1极 闭锁 |
39.1 x 18 x 34.5 （端子部除外） |
约42 |
| G6QG | 55A | AC480V | - | PCB安装 | 1极 | 30.5ｘ16ｘ20.5 | 约18 |
| G9KC | 40A | AC480V | 〇 | PCB安装 | 4极 | 35.5 x 50.5 x 47.5 | 约220 |
| G6QE | 36A | AC480V | - | PCB安装 | 1极 | 30.5 x 16 x 20.5 | 约17 |
| G7L | 30A | AC220V | - | TAB端子连接 螺丝固定 PCB安装 |
1极 2极 |
52.5 x 35.5 x 41 （PCB安装） |
约90～120 |
推荐用于整流电路的 的继电器
| 最大供给电流 | 额定电压 | 辅助触点 | 安装方法 | 极数 | 尺寸(mm)※ | 重量(g) | |
|---|---|---|---|---|---|---|---|
| G7EB | 100A | AC800V | - | PCB安装 | 1极 | 50.5ｘ37ｘ40.5 | 约100 |
| G9TA | 60A | AC250V | - | PCB安装 | 1极 | 39.1 x 18 x 34.5 （端子部除外） |
约42 |
| G6QG | 55A | AC480V | - | PCB安装 | 1极 | 30.5ｘ16ｘ20.5 | 约18 |
| G9KC | 40A | AC480V | 〇 | PCB安装 | 4极 | 35.5 x 50.5 x 47.5 | 约220 |
| G6QE | 36A | AC480V | - | PCB安装 | 1极 | 30.5 x 16 x 20.5 | 约17 |
| G7L | 30A | AC220V | - | 焊接 螺丝固定 PCB安装 |
1极 2极 |
52.5 x 35.5 x 41 （PCB安装） |
约90~120 |
注.上述规格是截止2025年1月的信息。详细内容请务必查阅各产品的规格书。
有关如何正确使用,请参见“印刷基板用继电器共通注意事项”部分。
※尺寸按照长×宽×高的顺序标注。

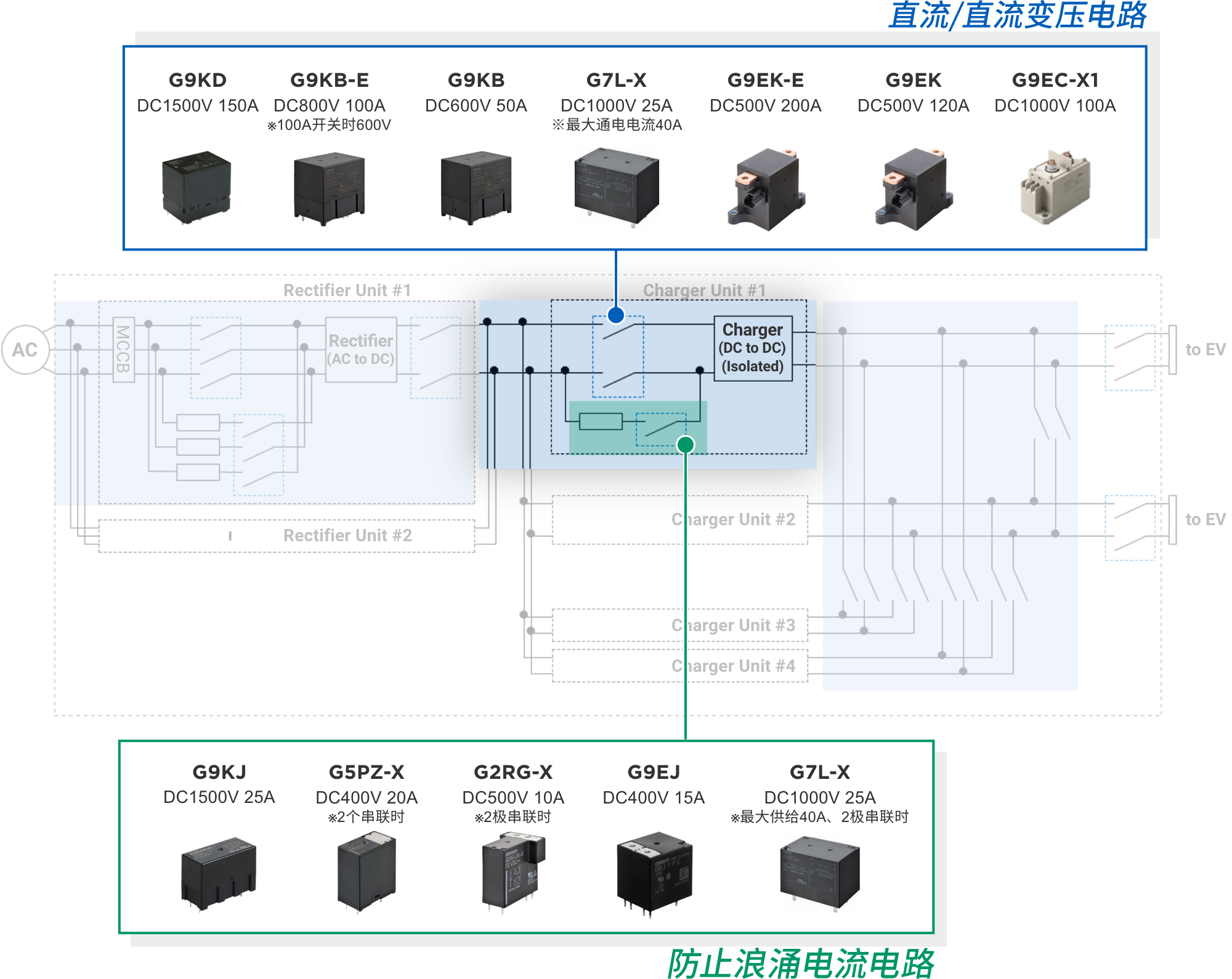

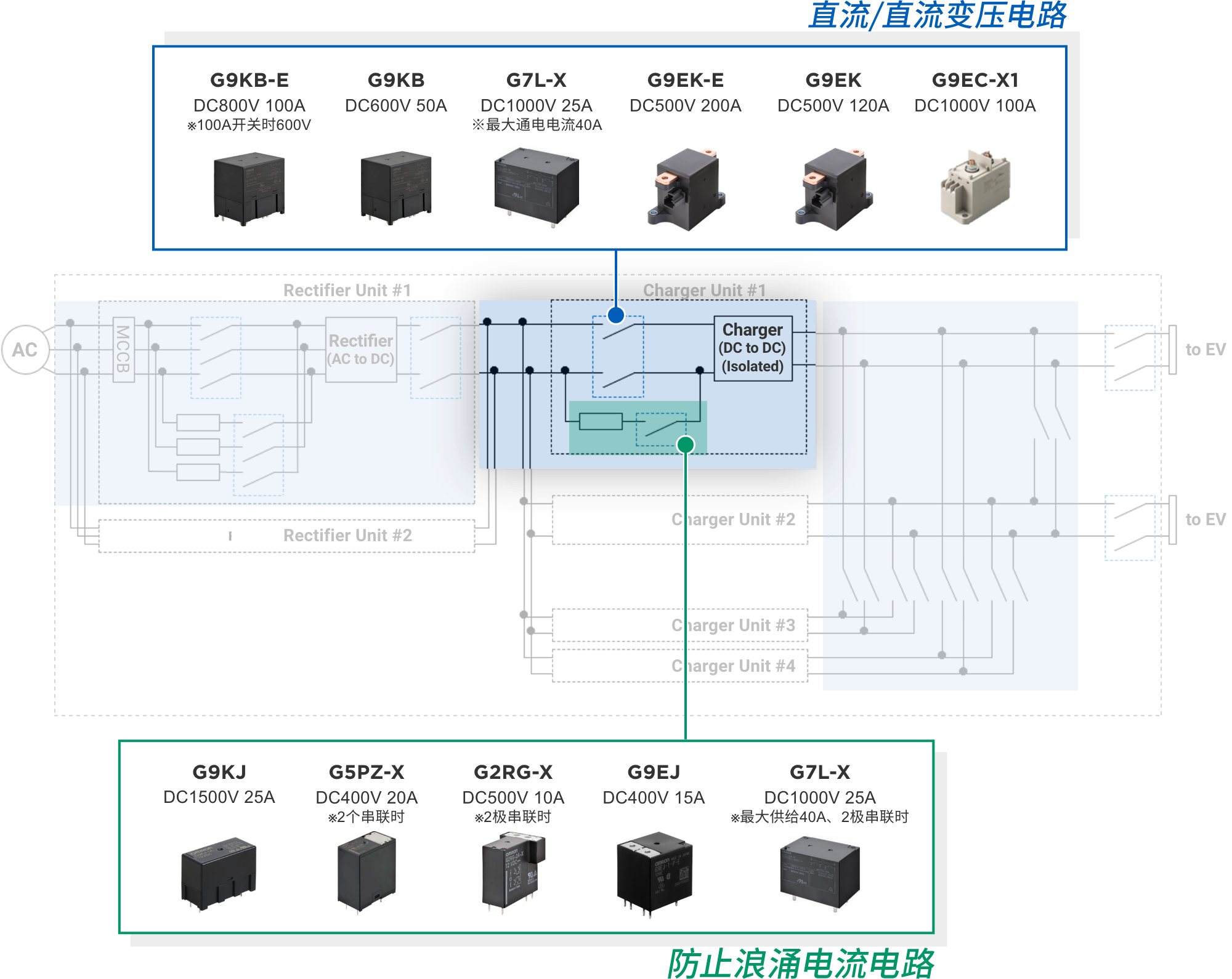

为确保充电控制电路发生异常时的安全，有时会在直流/直流变压电路中使用开关装置。随着EV电池的高电压化，要求采用可满足高电压（～DC1500V）开关的继电器。此外，为了提高充电器的冗余性，并联多台直流/直流变压电路的结构已增多。各变压电路均需安装与上述相同的继电器。
注.上图中的电流和电压值均为额定值。
此开关装置并联连接了防止浪涌电流电路。所谓防止浪涌电流电路，是指为了防止接通电源时，因电容器充电引起的大电流导致通电的电子元器件故障的电路。采用限流电阻与开关装置串联连接的结构，以抑制电源接通时产生的大电流。对防止浪涌电流电路所用的开关装置，建议使用可投入并通电数十安的继电器。
推荐用于 的低发热＆高电压/大电流继电器
| 最大通电电流 | 额定电压 | 辅助触点 | 安装方法 | 极数 | 尺寸(mm)※ | 重量(g) | |
|---|---|---|---|---|---|---|---|
| G9EC-X1 | 200A | DC1000V | - | 螺丝固定 | 1极 | 98 x 44 x 86.7 | 约650 |
| G9EK-E | 200A | DC500V | - | 螺丝固定 | 1极 | 86 x 47.7 x 64.2 | 约310 |
| G9EK | 120A | DC500V | - | 螺丝固定 | 1极 | 86 x 47.7 x 64.2 | 约310～340 |
| G9KB-E | 100A | DC800V | - | PCB安装 | 1极 | 50.5ｘ37ｘ50.5 | 约110 |
| G9KB | 50A | DC600V | - | PCB安装 | 1极 | 50.5ｘ37ｘ50.5 | 约110 |
| G7L-X | 35A | DC1000V （2极串联） |
- | PCB安装 | 2极 | 52.5 x 35.5 x 41 | 约100 |
直流/直流变压电路的
| 最大供给电流 | 额定电压 | 安装方法 | 极数 | 尺寸(mm)※ | 重量(g) | |
|---|---|---|---|---|---|---|
| G7L-X | 40A | DC1000V （2极串联） |
PCB安装 | 2极 | 52.5 x 35.5 x 41 | 约100 |
| G9KJ | 25A | DC1500V | PCB安装 | 1极 | 37.2 x 17 x 25.5 | 约16 |
| G5PZ-X | 20A | DC400V （2个串联） |
PCB安装 | 1极 | 26.4ｘ15.2ｘ29.5 | 约15 |
| G2RG-X | 10A | DC500V （2极串联） |
PCB安装 | 2极 | 29 x 23.5 x 29.5 | 约22 |
| G9EJ-E | 15A | DC400V | TAB端子连接 PCB安装 |
1极 | 31 x 27 x 32.2 （PCB安装） |
约45 |
注.上述规格是截止2025年1月的信息。详细内容请务必查阅各产品的规格书。
有关如何正确使用,请参见“印刷基板用继电器共通注意事项”部分。
※尺寸按照长×宽×高的顺序标注。

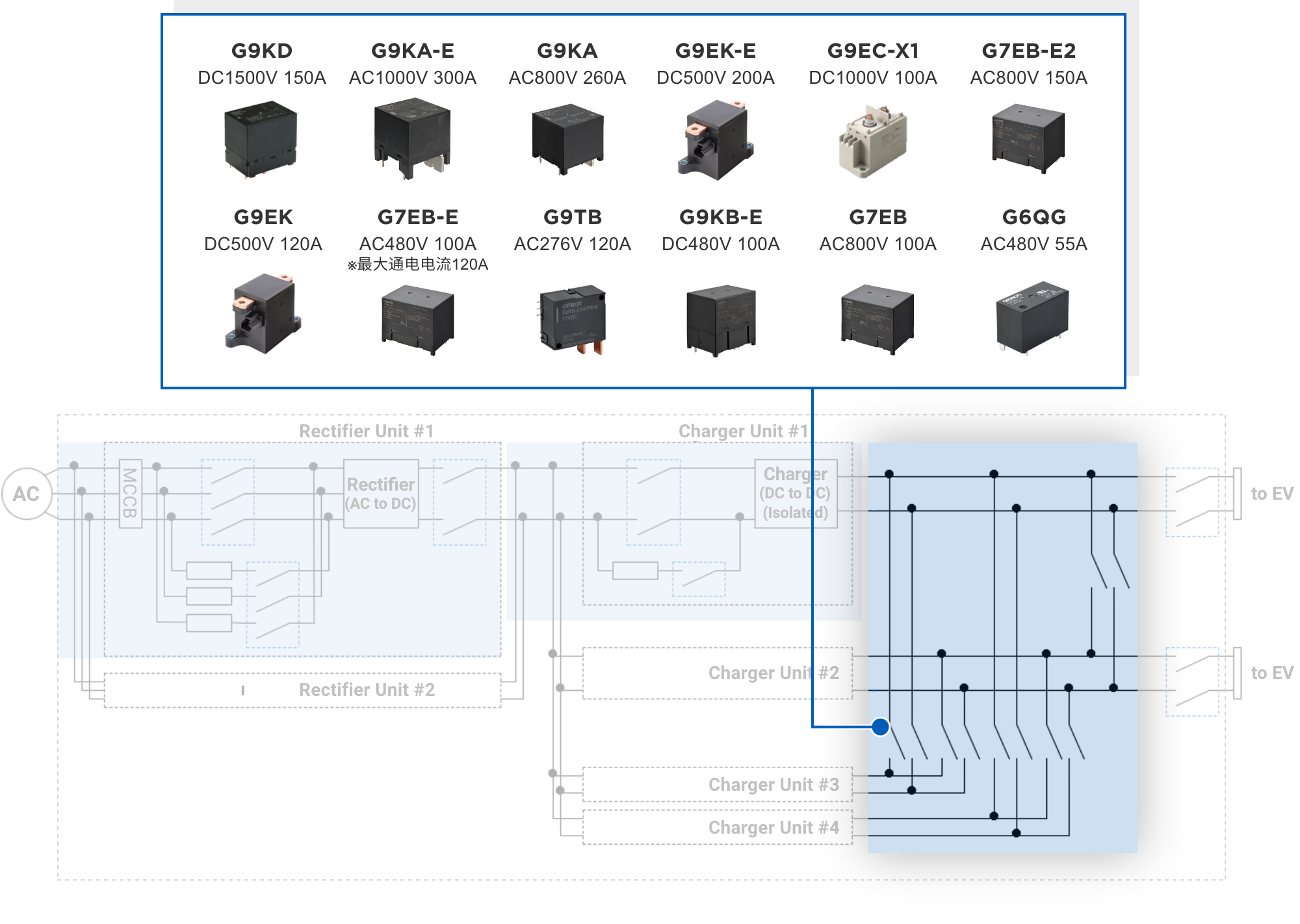

通常设置在高速公路服务区和便利店等公共场所的快速充电桩，大多为1台充电桩用于多台车辆充电。
因此，为1台或多台车辆充电时，要求根据充电情况控制充电输出（电力）。此外，为了确保DC/DC转换器故障时的充电能力，可利用输出切换电路进行切换，以重启充电动作。
原则上输出切换电路部是在无负载（0A）的状态下执行开关，因此也可以不使用DC、而使用AC继电器。由于使用的数量多，相较价格较高的DC继电器和接触器，使用小型轻量且低成本的AC继电器的情况在增多。此外，通过基板化还可大幅减少组装和连接工时。
并且，根据安全标准规定，构成输出切换电路的开关装置应具备监视触点状态的功能。因此，该部位有时希望使用附带辅助触点的继电器。
注.上图中的电流和电压值均为额定值。
推荐用于 的低发热＆高电压/大电流继电器
| 最大通电电流 | 直流(DC)切断电流 | 额定电压 | 安装方法 | 极数/闭锁 | 尺寸(mm)※ | 重量(g) | |
|---|---|---|---|---|---|---|---|
| G9KA-E | 300A | 限定为无负载开关 | AC1000V | PCB安装 | 1极 | 51ｘ56.7ｘ54.5 | 约235 |
| G9KA | 260A | 200A at 60V | AC800V | PCB安装 | 1极 | 51ｘ51ｘ47.2 | 约220 |
| G9EK-E | 200A | 200A at 500V | DC500V | 螺丝固定 | 1极 | 47.7 x 86 x 64.2 | 约310 |
| G9EC-X1 | 200A | 150A at 1000V | DC1000V | 螺丝固定 | 1极 | 44 x 98 x 86.7 | 约650 |
| G7EB-E2 | 150A | 150A at 60V | AC800V | PCB安装 | 1极 | 50.5 x 37 x 40.5 | 约100 |
| G9EK | 120A | 120A at 500V | DC500V | 螺丝固定 | 1极 | 47.7 x 86 x 64.2 | 约310～340 |
| G7EB-E | 120A | 100A at 60V | AC800V | PCB安装 | 1极 | 50.5 x 37 x 40.5 | 约100 |
| G9TB | 120A | 限定为无负载开关 | AC276V | 焊接 螺丝固定 PCB安装（开发中） |
1极 闭锁 |
43.5 x 22.5 x 37.5 | 约70 |
| G9KB-E | 100A | 100A at 600V | DC800V | PCB安装 | 1极 | 50.5ｘ37ｘ50.5 | 约110 |
| G7EB | 100A | 100A at 60V | AC800V | PCB安装 | 1极 | 50.5ｘ37ｘ40.5 | 约100 |
| G6QG | 55A | 限定为无负载开关 | AC480V | PCB安装 | 1极 | 30.5ｘ16ｘ20.5 | 约18 |
注.上述规格是截止2025年1月的信息。详细内容请务必查阅各产品的规格书。
如需使用继电器空载通断(空载启闭、干节点) ,请参见“印刷基板用继电器共通注意事项”部分。
※尺寸按照长×宽×高的顺序标注。
