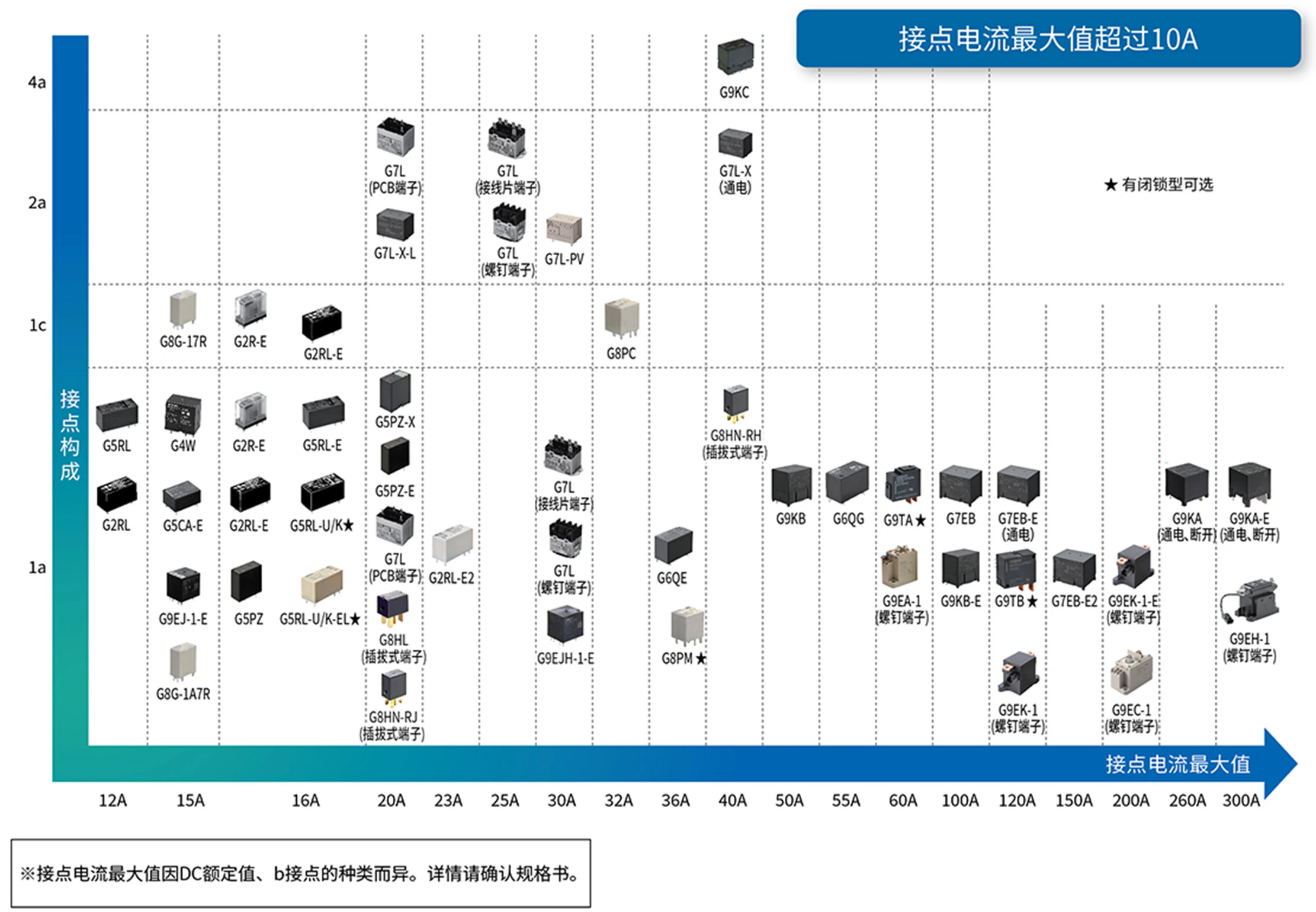

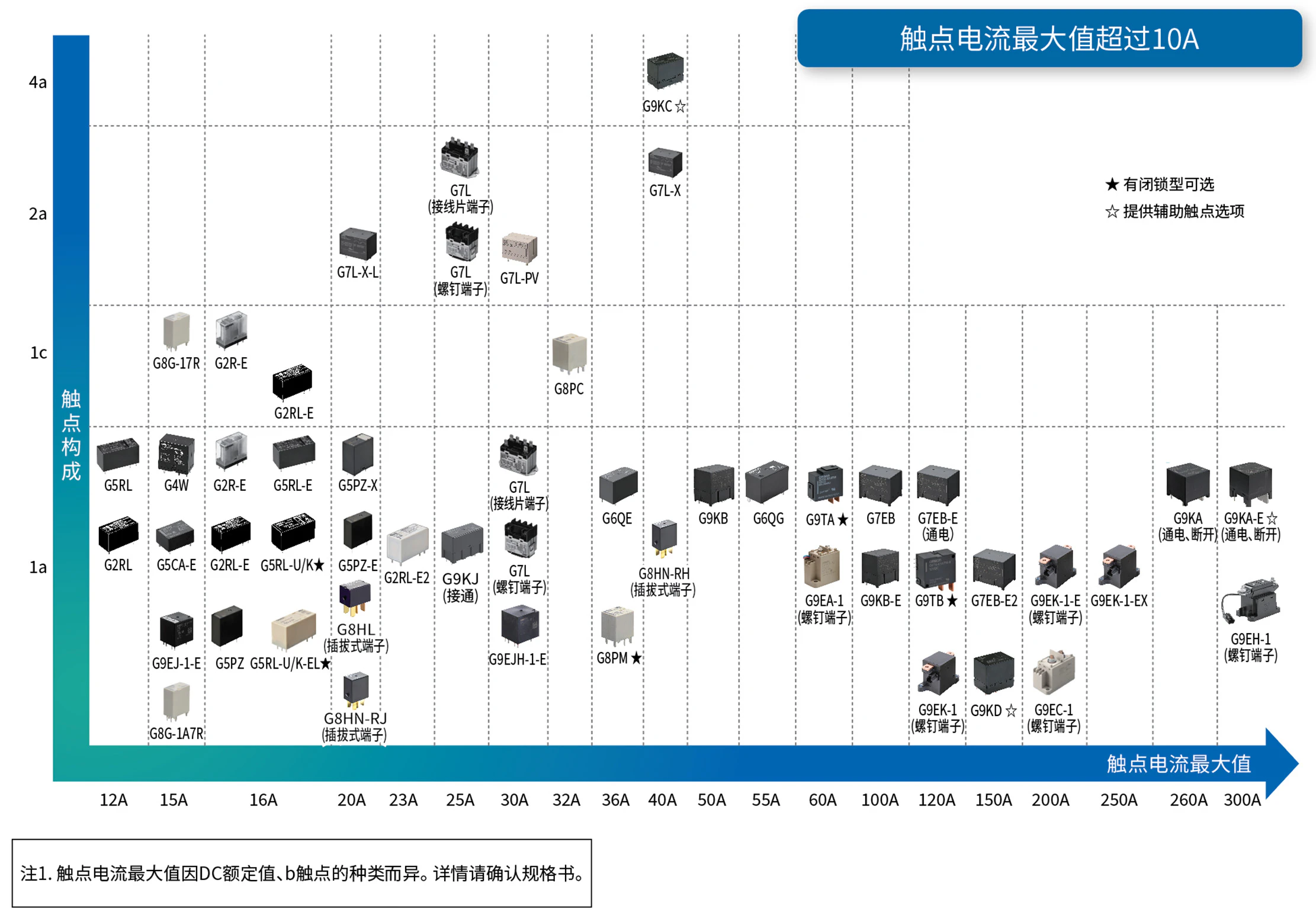

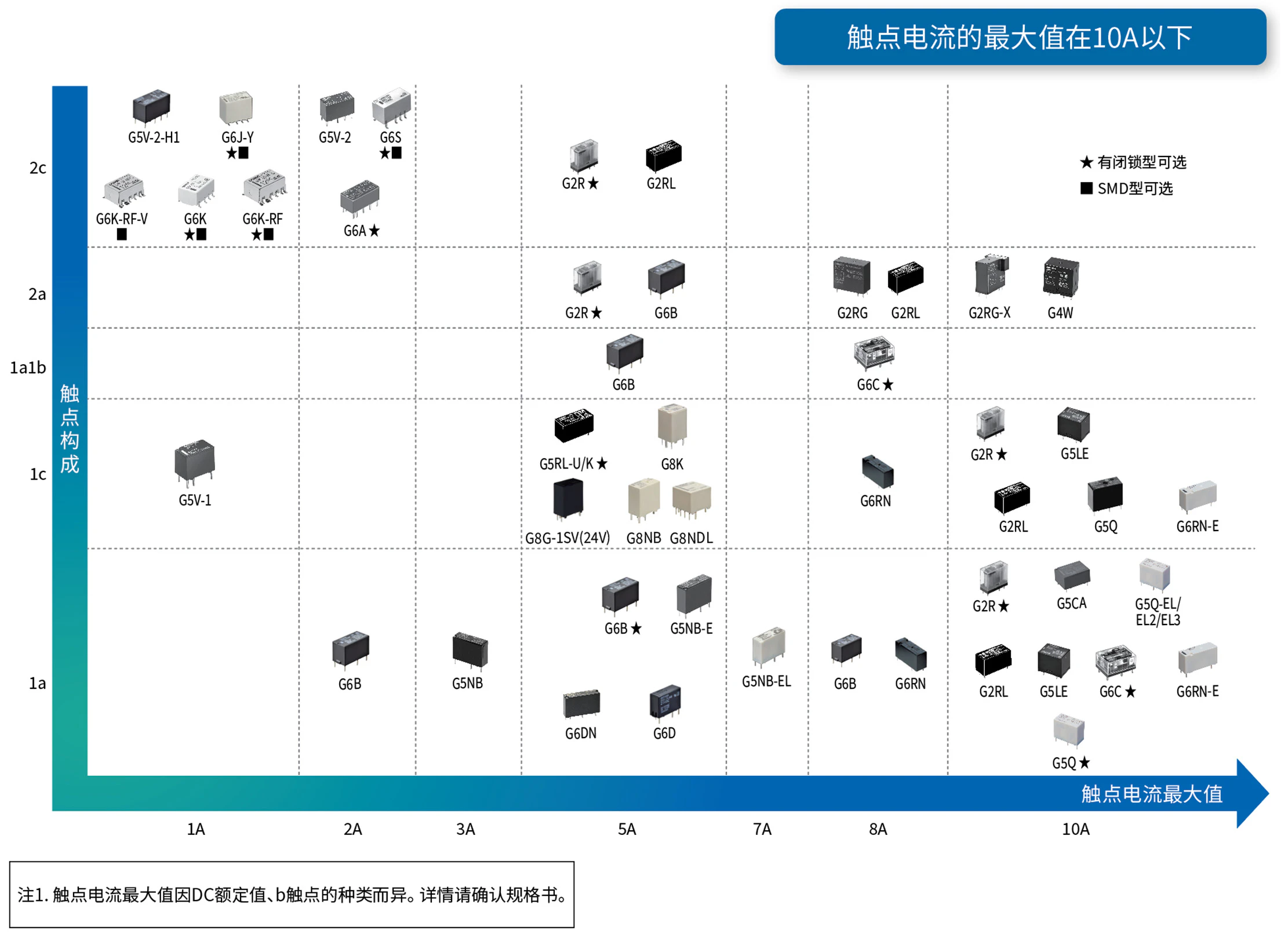

信号继电器/功率继电器　分类表

型号	接点构成	接点电流最大值(A)
G5V-1	1c	1
G5V-2-H1	2c	1
G5V-2	2c	2
G6A	2c	2
G6E	1c	3
G6J-Y	2c	1
G6K	2c	1
G6K-RF	2c	1
G6K-RF-V	2c	1
G6S	2c	2

型号	接点构成	接点电流最大值(A)
G2R G2R(闭锁型)	1a	10
G2R G2R(闭锁型)	1c	10
G2R G2R(闭锁型)	2a	5
G2R G2R(闭锁型)	2c	5
G2R-E	1a	16
G2R-E	1c	16
G2RG	2a	8
G2RG-X	2a	10, 8(通电)
G2RL	1a	12
G2RL	1c	10
G2RL	2a	8
G2RL	2c	8
G2RL-E	1a	16
G2RL-E	1c	16
G2RL-E2	1a	23
G4W	1a	15
G4W	2a	10
G5CA	1a	10
G5CA-E	1a	15
G5NB	1a	3
G5NB-E	1a	5

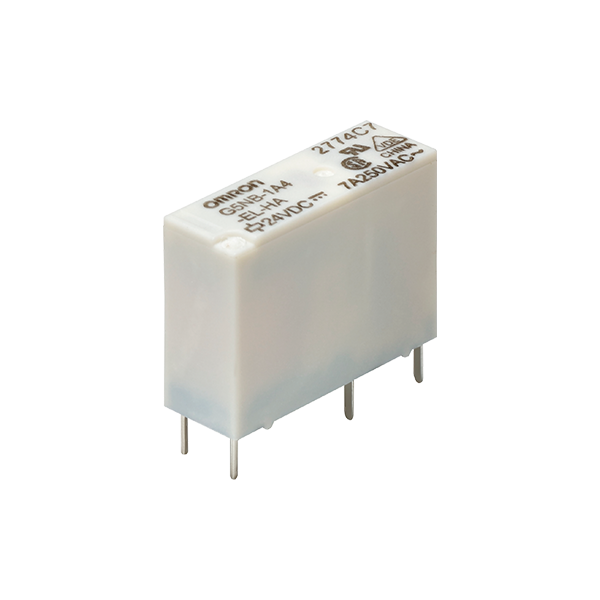

G5NB-EL	1a	AC：7、DC5
G5PZ	1a	16
G5PZ-E	1a	20

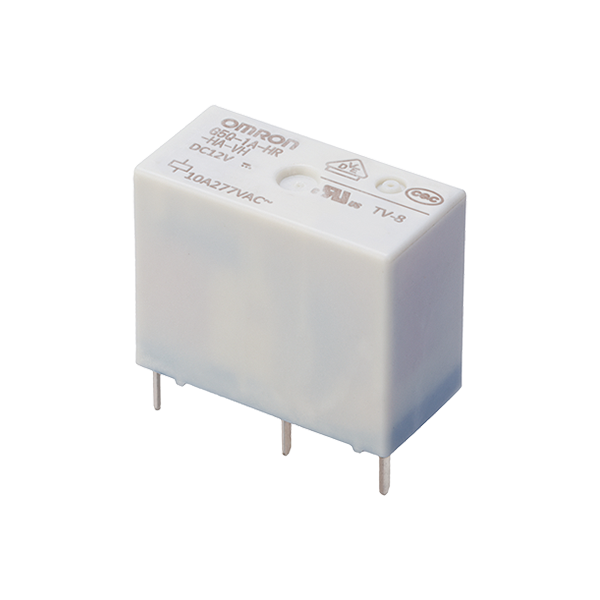

G5Q G5Q(闭锁型)	1a	AC ： 10（N.O.）/3（N.C.） DC ： 5（N.O.）/3（N.C.）
G5Q	1c	AC ： 10（N.O.）/3（N.C.） DC ： 5（N.O.）/3（N.C.）

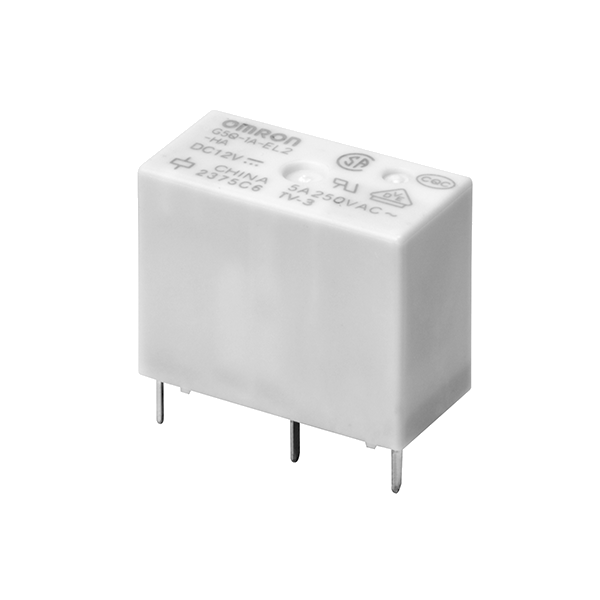

G5Q-EL/-EL2/-EL3	1a	10
G5RL	1a	12
G5RL-E G5RL-U/K(闭锁型)	1a	16
G5RL-U/K-EL	1a	16
G6B G6B(闭锁型)	1a	5
G6B	2a	5
G6B	1a	8
G6B	1a	2
G6B	1a1b	5
G6C G6C(闭锁型)	1a	10
G6C G6C(闭锁型)	1a1b	8
G6D	1a	5
G6DN	1a	5
G6QE	1a	36

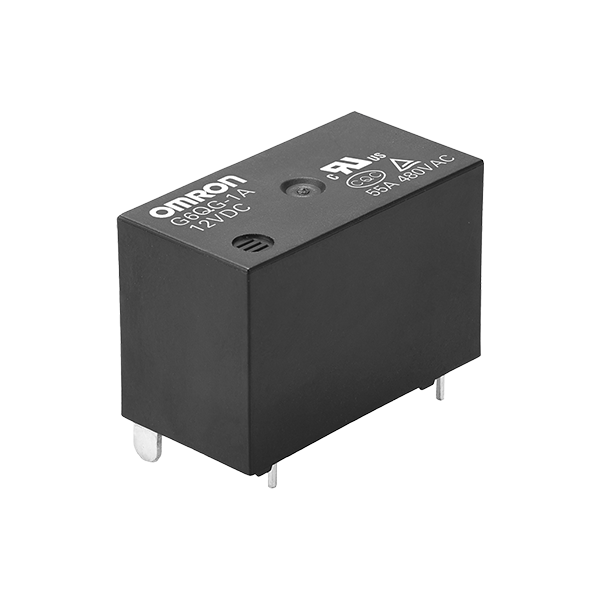

G6QG	1a	55
G6RL	1a	10（N.O） 8（N.C）
G6RL	1c	10（N.O） 8（N.C）
G6RN	1a	8
G6RN	1c	8

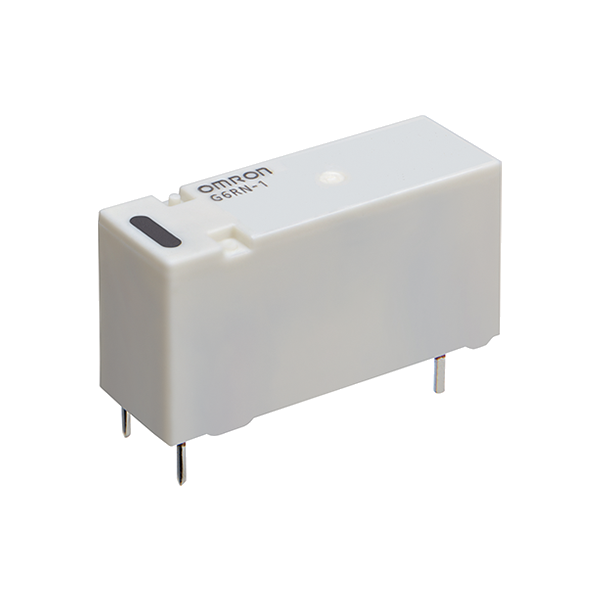

G6RN-E	1a	10
G6RN-E	1c	10
G7EB	1a	100
G7EB-E	1a	100、120(通电)
G7EB-E2	1a	150
G7L(螺钉端子型 )	1a	30
G7L(接线片端子型)	1a	30
G7L(螺钉端子型 )	2a	25
G7L(接线片端子型)	2a	25
G7L(印刷电路板用端子型)	1a	20
G7L(印刷电路板用端子型)	2a	20
G7L-PV	2a	30
G7L-X	2a	40(通电)
G7L-X-L	2a	20
G8PC	1c	32(N.O.)

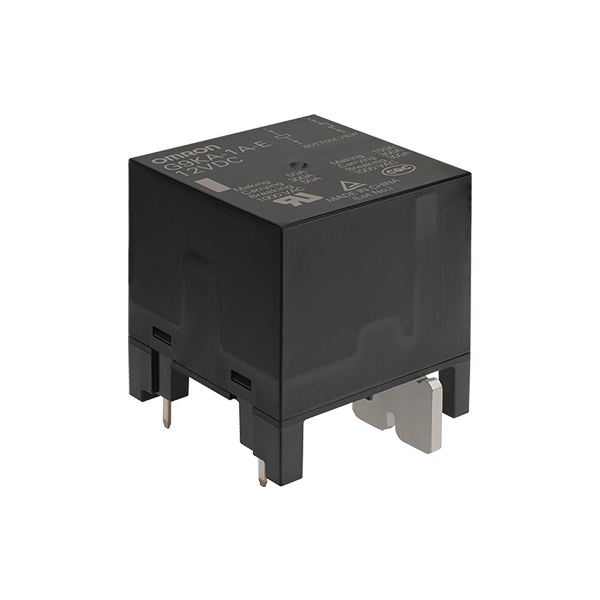

G9KA	1a	260(通电、断开)
G9KA-E	1a	300(通电、断开)

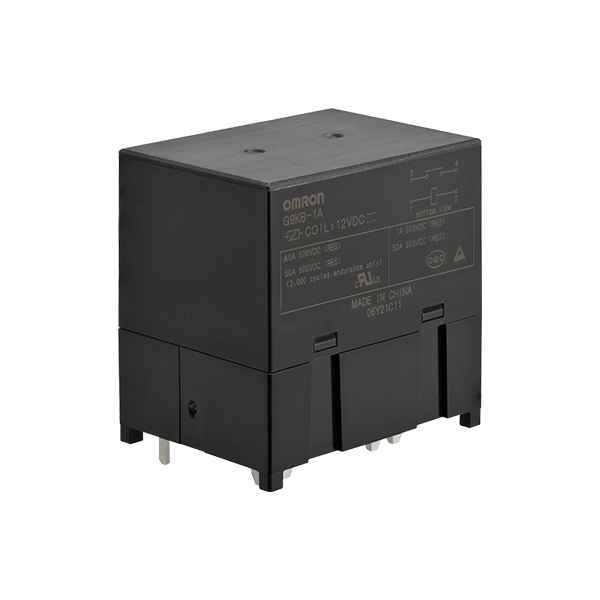

G9KB	1a	50
G9KB-E	1a	100

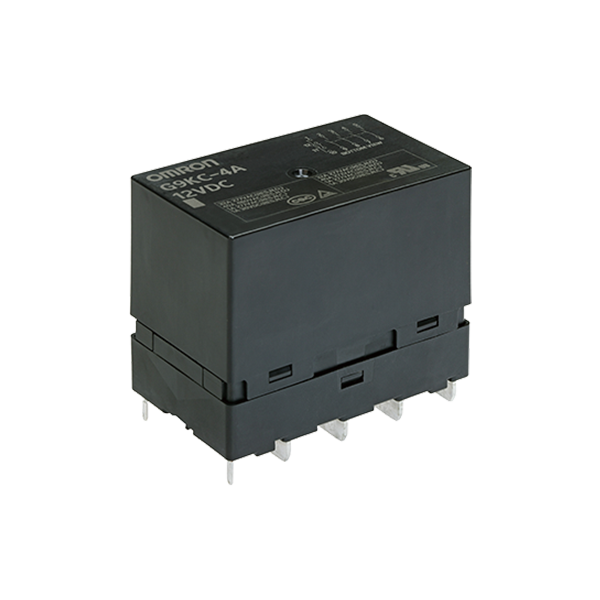

G9KC	4a	40

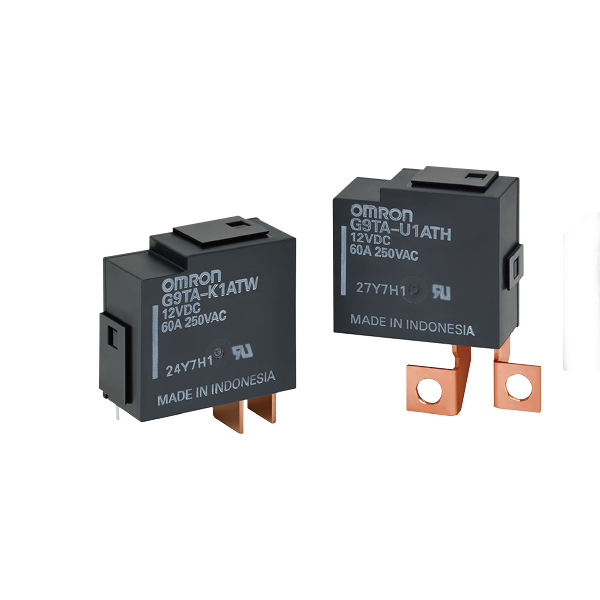

G9TA	1a	60

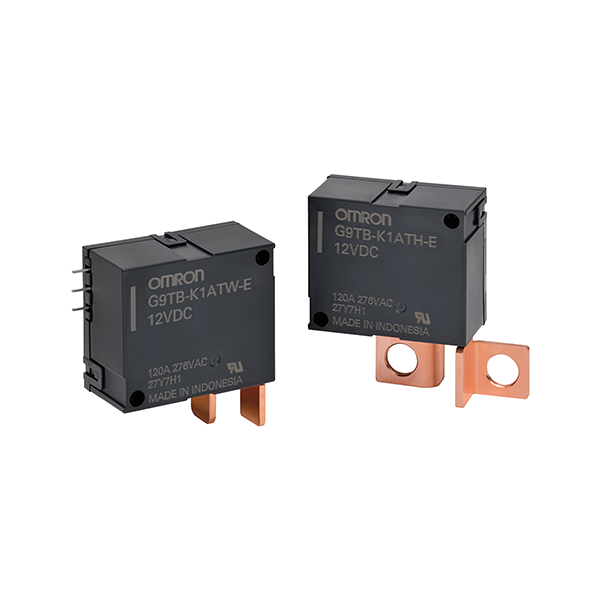

G9TB	1a	120

型号	接点构成	接点电流最大值(A)
G9EA-1(螺钉端子型)	1a	100
G9EK-1(螺钉端子型)	1a	120
G9EK-1-E(螺钉端子型)	1a	200
G9EC-1(螺钉端子型)	1a	200
G9EH-1(螺钉端子型)	1a	300

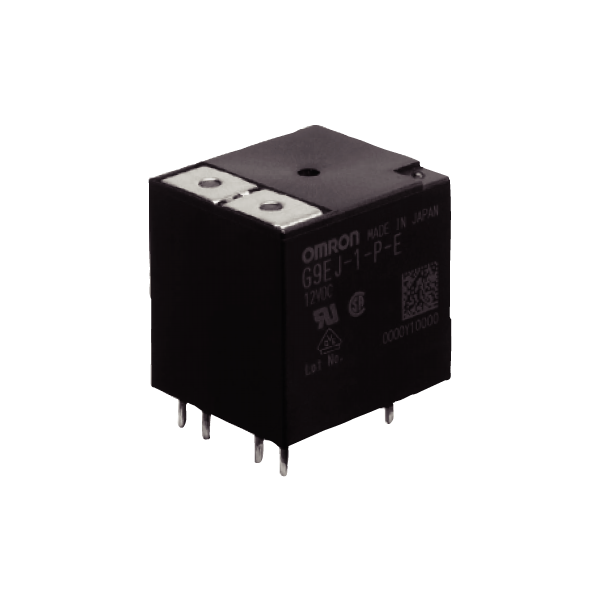

G9EJ-1-E(DC400V)	1a	15
G9EJH-1-E(DC800V)	1a	30

型号	接点构成	接点电流最大值(A)
G8NB	1c、1c×2	冲击:30、通电:5 (N.O)
G8K	1c、1c×2	冲击:30、通电(参考):5 (N.O)
G8NDL	1c×2	冲击:30、通电(参考):5 (N.O)
G8G	1a、1c	冲击:84、断路:12、通电20 (N.O)
G8G-1SV	1c	冲击:20、断路:14、通电5 (N.O)
G8PM	1a	冲击:150、断路:80、通电60
G8PM-K(闭锁型)	1a	冲击:100、断路:40、通电40
G8HL	1a	冲击:100、通电:20
G8HN-RJ	1a、1c	冲击:100、通电:20
G8HN-RH	1a、1c	冲击:120、通电:35
