vol.289 February 2025

获取最新的电路板设计信息 新鲜速递 解决方案篇

组装开关头 解除滑片

开发・设计・制造 省人工・高效化
通过零件单体节省原先
减不下来的工时

在制造业长期人手短缺的今天,如何减少制造和开发设计现场的工时成为了一项重要课题。
减少零件数量是减少工时的有效方法,但要在满足所需功能的前提下减少零件并非易事。
欧姆龙可通过提供现有工序的预装件来减少工时。

欧姆龙的开关和连接器只需封装,可实现工时的减少。

轻触开关+开关头的封装工序

使用几十个轻触开关的操作面板等在封装电路板后很难组装开关头…

以往 (1)订购和管理2种零件。(2)封装在基板上。(3)组装开关头(按照封装个数进行手工作业) => 欧姆龙提供 订购和管理1种零件。(2)对电路板进行回流焊安装即可完成。(3)无需组装开关头紧凑,大幅减少工时。
NEW

开关头一体型
B3FS-1/B3FS-4

预装开关头,可直接进行回流焊。

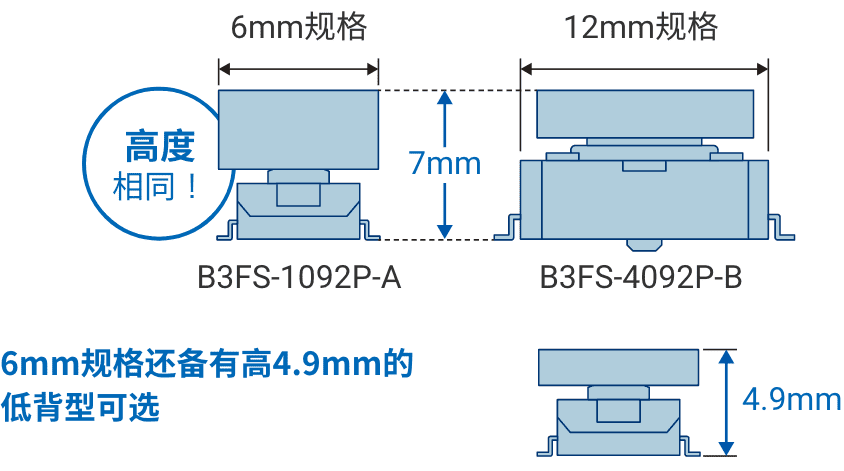

6mm规格和12mm规格的高度相同,以确保同一电路板上的操作位置一致

6mm规格 B3FS-1092P-A,12mm规格 B3FS-4092P-B(高度相同!7mm)。6mm规格还备有高4.9mm的低背型可选

FPC/FFC连接器的封装工序

  • 希望减少工时...
  • 希望提高机械化程度,
    但机器人不擅长水平插入...
以往 (1)解除滑片。(2)插入FPC/FFC。(3)锁定滑片 => 欧姆龙提供 无需解除滑片。交付时为解除滑片(OPEN)的状态,可直接封装。(1)插入FPC/FFC。(2)锁定滑片即可完成。可轻松确定锁定完成。

FPC/FFC连接器
XF3M

也可从斜上方插入,因此也适用于机器人自动插入FPC/FFC和锁定滑片。

开放式插入口

*截至2025年1月的内容。
请注意,规格如有更改,恕不另行通知。
