请教SamacSys（ECAD模型）的下载方法及图标查看方式。

ID： FAQE10109E

update: 2026-05-22

解答

A. SamacSys是一项外部服务，提供电路设计所需的电路图符号、PCB封装、3D CAD模型等ECAD数据。
可在欧姆龙电子元器件事业部的官方网站上，配合SamacSys免费下载对象产品的ECAD模型，并将其用于各种ECAD工具的设计。
由此可以削减创建元器件库的工时，提高设计作业效率。

A. 可通过以下2个页面使用SamacSys的ECAD模型。

① 产品详情页面

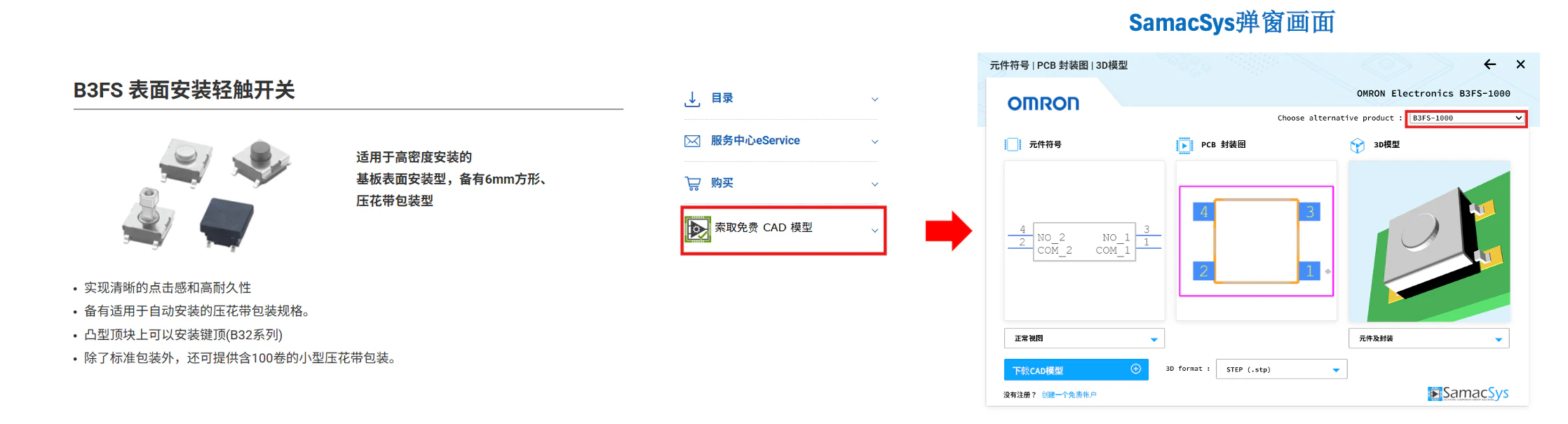

可在各产品详情页面，通过显示在产品信息区域的“SamacSys 3D/ECAD”图标下载。
·产品详情页面示例：https://components.omron.com.cn/products/connectors/XF3M-XF2M

② 参数搜索（型号一览页面）

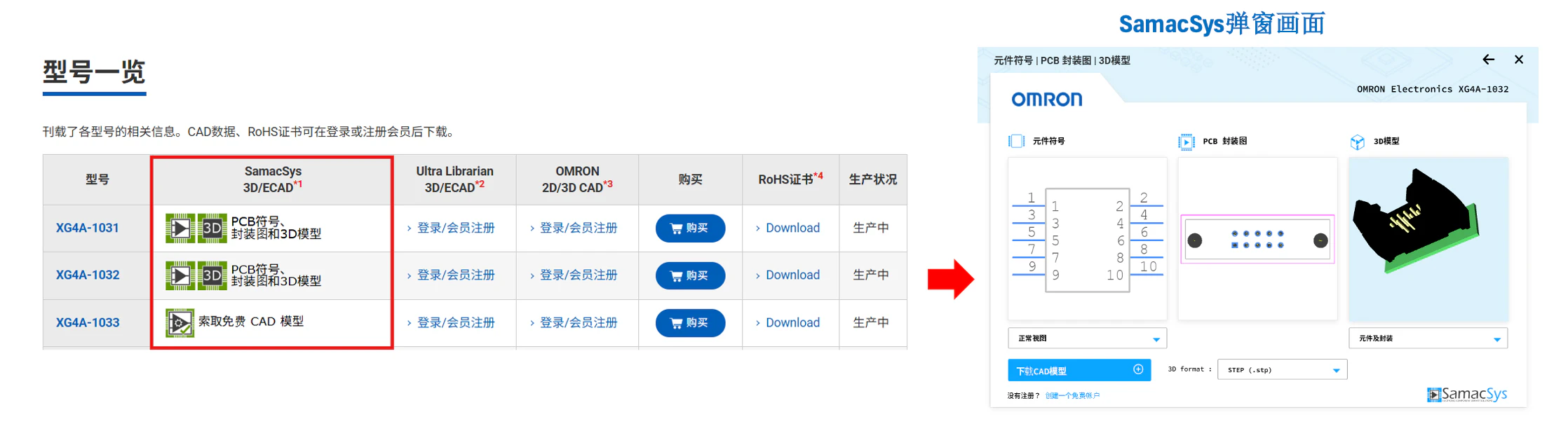

可在条件搜索后显示的型号一览（MODEL LIST）中，通过显示在各型号行的“SamacSys 3D/ECAD”图标下载。
·参数搜索示例：https://components.omron.com.cn/products/parametric-search/basic-switches

A. 基本下载流程如下所示。

#	步骤	补充说明
#
1	在产品详情页面或型号一览页面（参数搜索）点击“SamacSys 3D/ECAD”图标。	(1)产品详情页面的图标位置 ·页面右上角最初会显示特定型号的CAD数据，可通过SamacSys弹窗画面右上角的下拉菜单选择所需的目标型号。 ※如果型号数量较多，可能会跳转至②MODEL LIST页面。・MODEL LIST 显示选择的特定型号的CAD数据。 (2)型号一览页面（参数搜索）图标位置

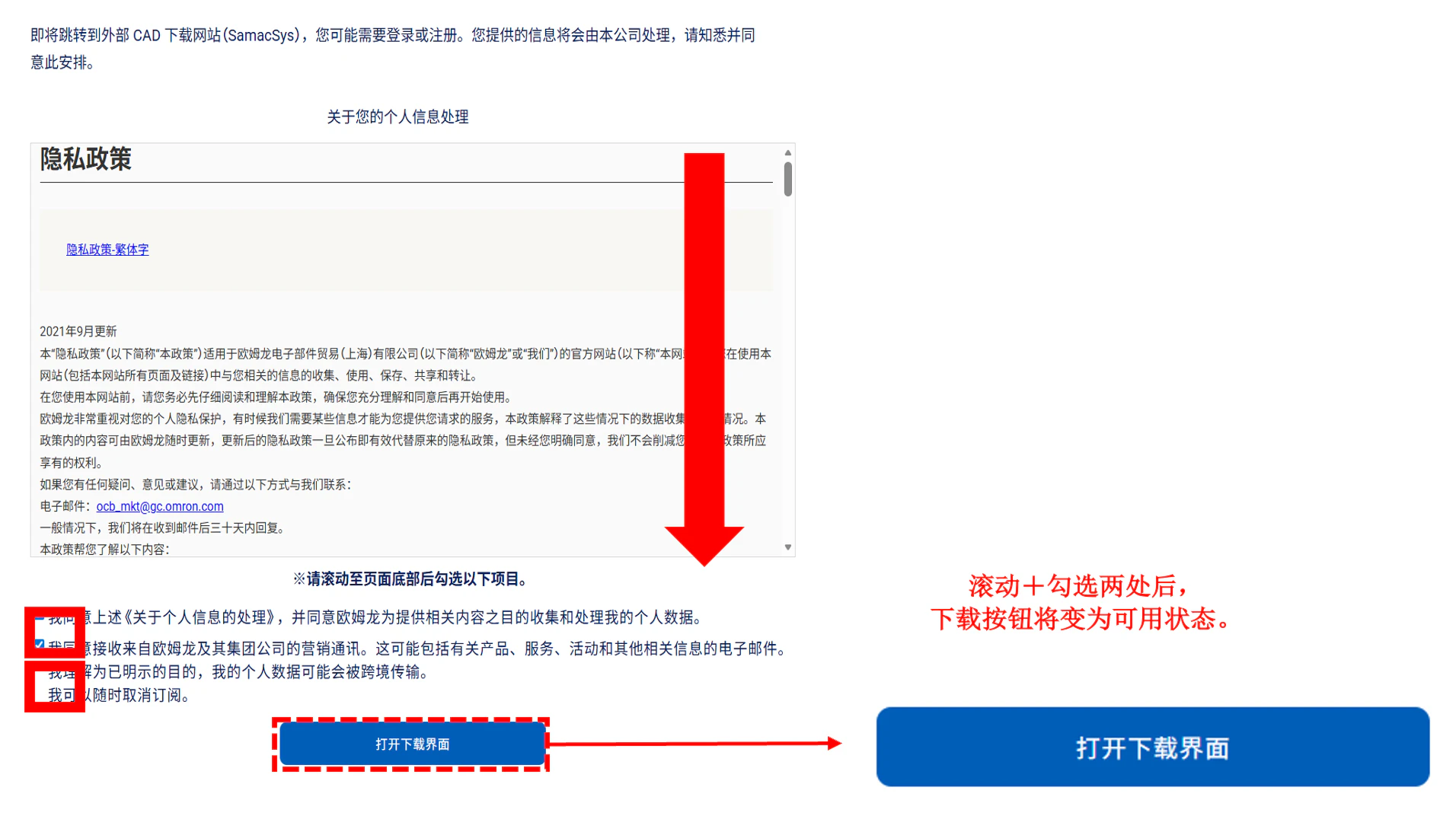

2	首次下载或长时间未使用时，将弹出与个人信息处理相关的同意画面。确认该画面中的内容并点击同意，即可打开SamacSys的下载画面。 ※ 请滚动至底部确认内容后，勾选两个同意选项，即可打开CAD下载画面。

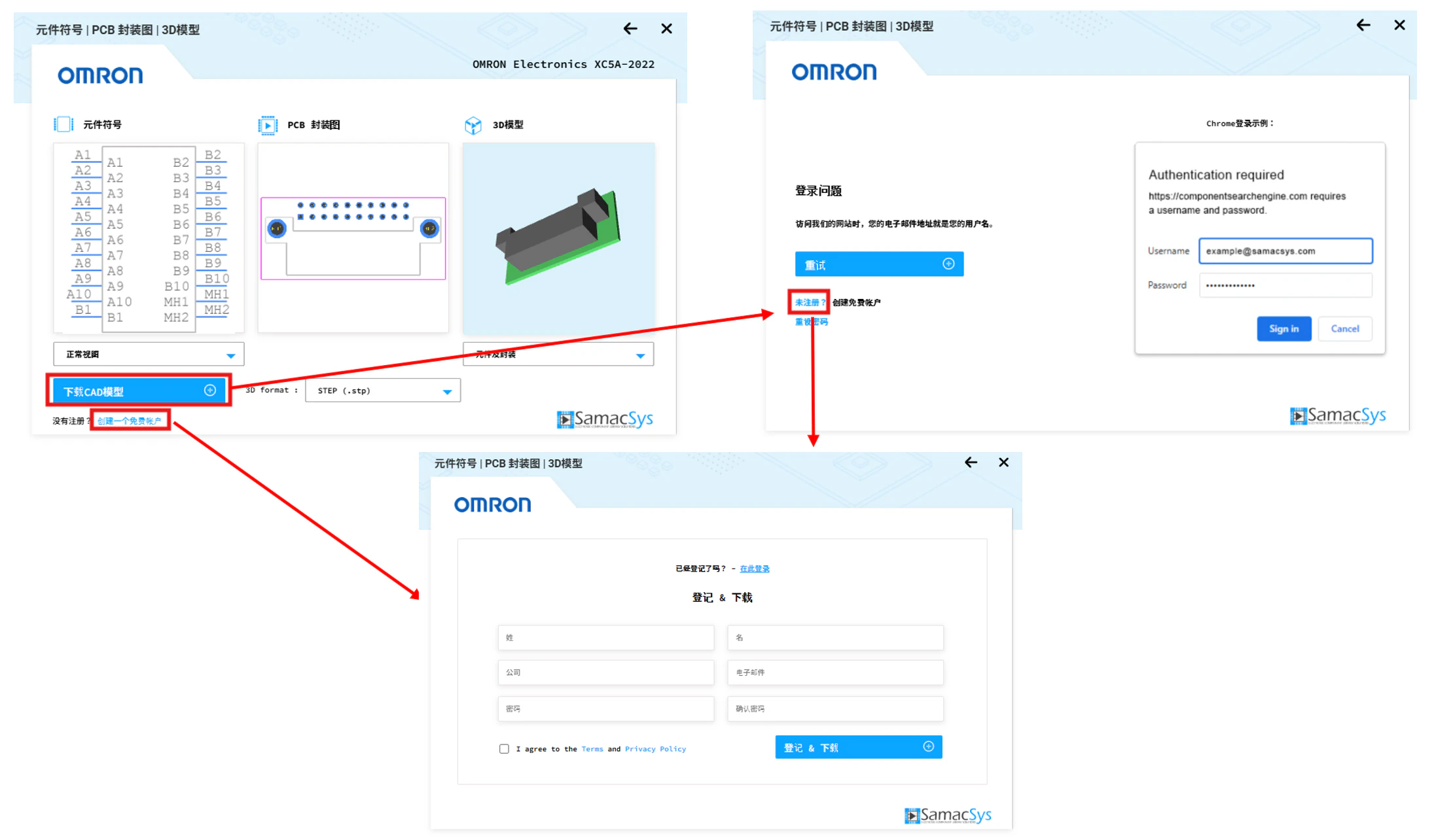

3	首次使用时，请先注册或登录SamacSys账号。请填写必要信息完成注册。

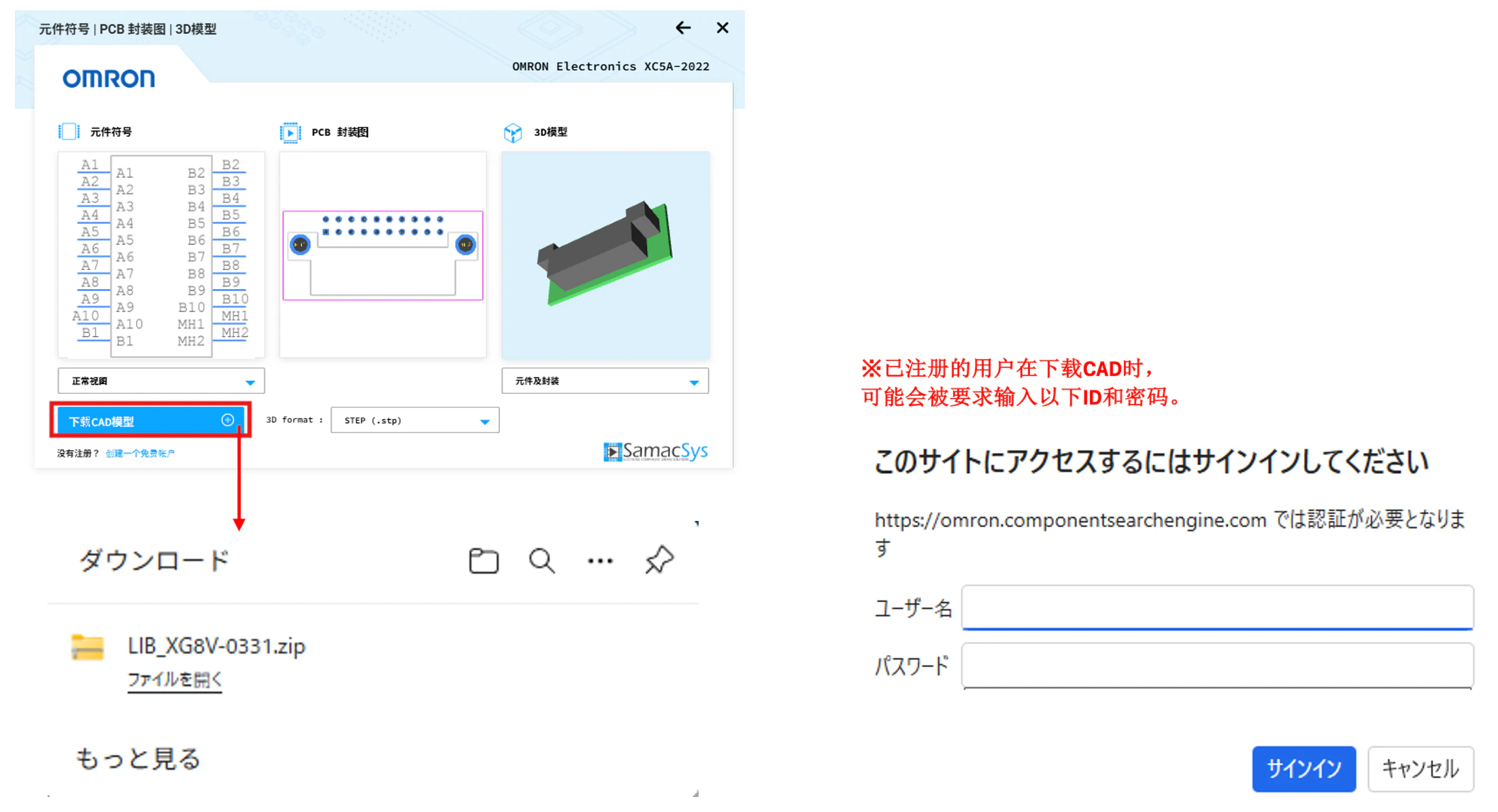

4	请下载显示出的ECAD模型。已注册SamacSys用户名（ID）和密码的用户，可能会要求输入用户名和密码。请输入已注册的信息下载CAD。 ※ 如果没有所需的CAD数据，请点击“请求”按钮进行申请。

※	要配合ECAD工具使用时，可能需要使用SamacSys提供的“Library Loader”。请查看SamacSys公司官方支持网站，了解Library Loader的详细操作方法。
※	请客户自行准备ECAD工具（Altium、Cadence、KiCad等）。
※	记载的产品名称及服务名称为各公司的商标或注册商标。

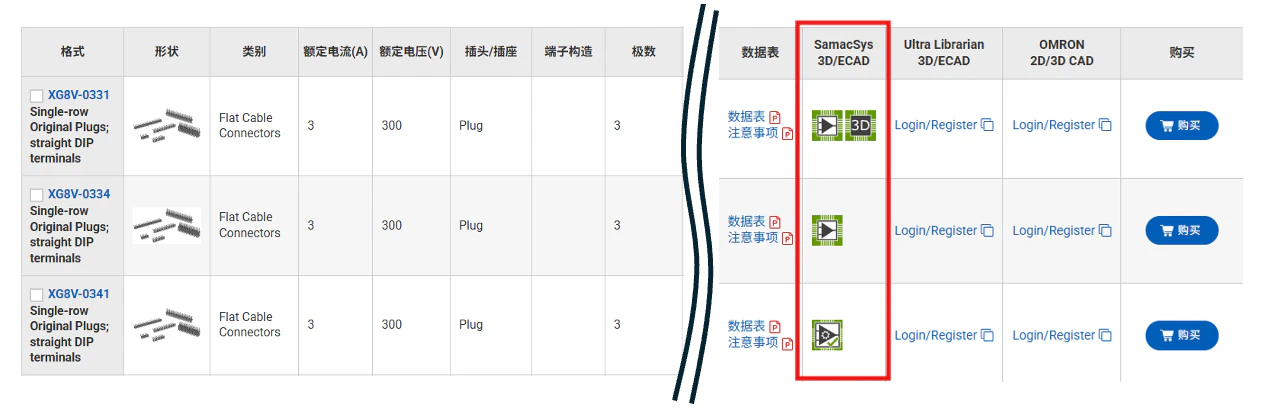

A. SamacSys图标表示可使用的ECAD数据状态。

图标状态	图像	内容
显示2个图标		可使用电路图符号、PCB封装、3D模型等所有数据。
仅显示符号图标		仅可使用电路图符号和PCB封装数据。 ※如需获取3D模型数据，请使用SamacSys画面中的模型请求功能。
显示3D图标		仅可使用3D模型数据。 ※如需获取电路图符号、PCB封装数据，请使用SamacSys画面中的模型请求功能。
显示请求		当前数据尚未注册。可以请求创建各种数据。 ※由于系统原因，即使实际存在数据，也有可能显示为此状态。
